NICE PLA 10 - elektrozámok 12V vertikálny /povinný pre krídla nad 3m /

Elektrozámok NICE PLA10 je určený pre interiérové, aj exteriérové automatické, aj manuálne otvárané krídlové brány a bránky. Štandardne funguje v automatickom režime, po vytiahnutí odnímateľného komponentu funguje poloautomaticky. Elektrozámok je určený na vertikálne použitie, ale v princípe je možné ho umiestniť aj horizontálne. Pre horizontálnu inštaláciu je vhodné zvoliť alternatívny elektrozámok PLA11.

TECHNICKÉ INFORMÁCIE

Montáž:vertikálna (aj horizontálna)
Osová vzdialenosť:70mm od kraja zámku po os vložky
Funkcie:
  • automatická
  • poloautomatická
Cievka:Dvojitá vymeniteľná cievka pre plynulú záťaž  a dlhú životnosť.
Napätie:12V AC (je možné na vyžiadanie dodať aj 12V DC, 24V AC, 24V DC)
Vyhotovenie:

Púzdro a mechanický doraz galvanicky zinkovaná oceľ.

Mosadzný jazýček.

Vložka:Dvojitá, alebo polovičná (nie je súčasťou balenia).

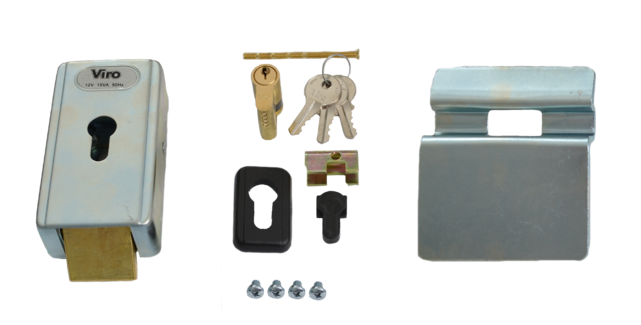

OBSAH BALENIA

Balenie elektrozámku NICE PLA10 obsahuje:

Obsah balenia elektorzámku NICE PLA10
  • telo elektrozámku s dvojitou cievkou a jazýčkom,
  • mechanický doraz,
  • kovovú objímku vložky s poistnou skrutkou,
  • nylonovú záslepku pre použitie s polovičnou vložkou
  • a skrutky na prichytenie elektrozámku.

FOTOGALÉRIA POUŽITIA ELEKTROZÁMKU

Vertikálne použitieHorizontálne použitie
Vertikálne použitie elektrozámku NICE PLA10Horizontálnte použitie elektrozámku NICE PLA10

FUNKCIE ELEKTROZÁMKU

Aktivácia poloautomatického režimu

Elektrozámok NICE PLA10 funguje v automatickom režime, po vytiahnutí odnímateľného komponentu funguje poloautomaticky. V automatickom režime sa zámok odblokuje elektrickým impulzom a zablokuje sa až po následnom otvorení a zatvorení brány. V poloautomatickom režime, po vytiahnutí odnímateľného komponentu, sa zámok odblokuje iba kombináciou elektrického impulzu a následným manuálnym zatlačením na krídlo brány.

Pre aktiváciu tejto funkcie odtlačte prítlačku G a vytiahnite plastový komponent F.



ROZMERY PODPOROVANÝCH VLOŽIEK

Elektrozámok je štandardne dodávaný bez vložky zámku. Pre výpočet potrebnej vložky pozrite do nasledujúcej tabuľky, z ktorej vyčítate, ktorý rozmer je pre Vás vhodný v závislosti na hrúbke materiálu Vašej brány, na ktorý pripevňujete elektrozámok. Prípadne môžte použiť iba jednostrannú vložku o rozmeroch uvedených v nákrese.

Elektrozámok NICE PLA10, PLA11 rozmery podporovaných vložiek

OSADENIE VLOŽKY

Po výbere správnej vložky osaďte elektrozámok podľa nasledovnej schémy. Dodržte ideálny odskok tela zámku od vrchnej časti mechanického dorazu o rozmere 4mm.

Osadenie vložky do elektrozámku NICE PLA10

ELEKTRICKÉ ZAPOJENIE ELEKTROZÁMKU

Preveďte kabeláž cez gumenný otvor na zadnej časti zámku a zapojte kábel podľa obrázku:

Montáž kabeláže elektrozámku NICE PLA10, PLA11

FOTOGALÉRIA ELEKTROZÁMKU

Telo elektrozámku NICE PLA10 a jeho dorazTelo elektrozámku NICE PLA10
Telo elektrozámku NICE PLA10 a jeho dorazTelo elektrozámku NICE PLA10
Vnútro elektrozámku NICE PLA10Krabica elektrozámku NICE PLA10
Vnútro elektrozámku NICE PLA10Krabica elektrozámku NICE PLA10

FOTOGALÉRIA DORAZU ELEKTROZÁMKU

Doraz elektrozámku NICE PLA10Doraz elektrozámku NICE PLA10
Doraz elektrozámku NICE PLA10Rozmery dorazu elektrozámku NICE PLA10
