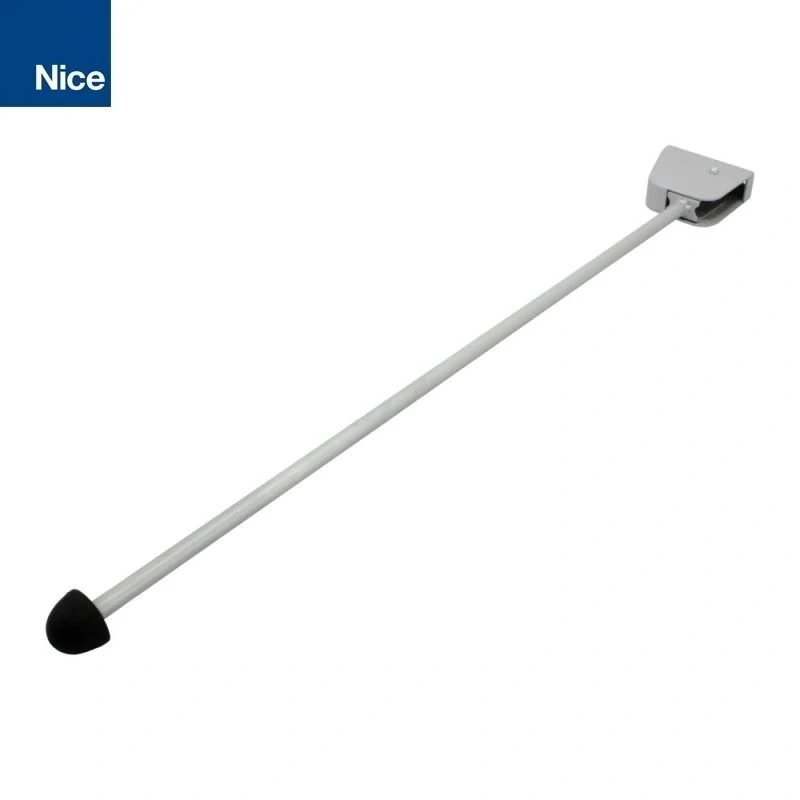

NICE WA12 Sklopná opora pre rameno, max. dĺžka s držiakom 840 mm

• sklopná podpera ramena závory WIDE, MBAR, LBAR
• maximálna dĺžka s držiakom je 84 cm
• kotviaci materiál je súčasťou

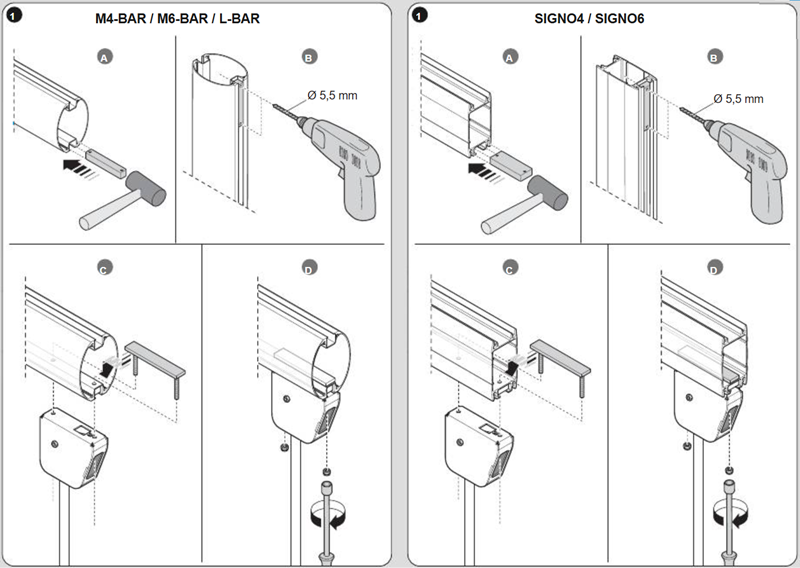

Inštalácia

01. Vložte plastový konektor do štvorcového prierezu do hĺbky 5 mm od konca (obr. 1-A);

02. Vytvorte otvor vo vnútornej hliníkovej stene v blízkosti dvoch už existujúcich otvorov (obr. 1-B);

03. Vložte kotviacu dosku do prierezu do vytvorených otvorov (obr. 1-C);

04. Pomocou šesťhranného skrutkovača v tvare rúrky utiahnite dve dodané matice na ukotvenie mobilnej podpery k tyči (obr. 1-D).
