Úvod » Pohony pre krídlové brány » Jednokrídlové sady » ATI 3000 KIT - 1x ATI 3000,1x ZF-1N,1X AF-43-S,1x DIR-10,1x TOP-432-EV






ATI 3000 KIT - 1x ATI 3000,1x ZF-1N,1X AF-43-S,1x DIR-10,1x TOP-432-EV




CAME ATI pre 1-krídlovú bránu do 3m, 230V











                    ATI 3000 KIT - 1x ATI 3000,1x ZF-1N,1X AF-43-S,1x DIR-10,1x TOP-432-EV















skladom

















                        Číslo produktu:

                            CAKR 04






                          Výrobca:

                            Came






                          Typ brány:

                            1 krídlová






                          Šírka prejazdu:

                            do 3 metrov






                        naša cena bez DPH:


                            351,67 €






                        naša cena s DPH (20 %):






      422,00 €









                        príplatok za váhu do 20 kg:

                          2,00 €







do košíka:





                              ks


















































3 m prejazd


CAME ATI 3000 nevratný pohon krídlovej brány do 3 m (čas otvorenia 90° 19s), vybavený koncovým mikrospínačom pre otvorenú polohu (mikrospínač).


kód 001U7088-1KR


Set je vhodný pre brány s krídlom do šírky 3m a do váhy 800kg. Obsahuje mechanické koncové spínače otvorenia pričom svojou robustnosťou je  vhodný pre komerčné riešenia.


Sada obsahuje:







1 ks
ATI 3000 - pohon - 001A3000





1 ks
ZF-1N - skrinka s elektronikou





1 ks
AF-43-S - prijímač





 1 pár
DIR-10 -  fotobunky





1 ks
TOP-432-EV -diaľkový ovládač







CAME ATI A3000, pohon max 3m, 800kg, 230V


nevratný pohon krídlovej brány do 3 m (čas otvorenia 90º 19s), vybavený koncovým mikrospínačom pre otvorenú polohu (mikrospínač)


Účel použitia


Prevodový motor ATI 230 V je konštruovaný pre poháňanie krídlových brán obytných domov a rezidencií. Akékoľvek iné použitia, ktoré sú odlišné od vyššie uvedeného použitia, alebo akékoľvek inštalácie vykonávané inak, než je tu popísané, sú zakázané.


Technické obmedzenia:






A3000/A3006-A3100/A3106




Šírka krídla brány
Hmotnosť krídla brány




m
kg




2
800




2,5
600




3
400






Výhody:




  • Obsahuje mechanické koncové spínače otvorenia pričom svojou robustnosťou je  vhodný pre komerčné riešenia.
    •



Technické údaje






Napájanie motora:
230 V, striedavý prúd, 50/60 Hz




Max. odber prúdu:
1,2 A




Doba otvárania (90 °)
A3000 / A3100: 19 s
A3006 / A3106: 28 s
A5000 / A5100: 32 s
A5006 / A5106: 45 s




Ťažná sila:
400 ÷ 3000 N




Kondenzátor:
10 mF




Stupeň ochrany:
IP44




Hmotnosť
A3000 / A3006 / A3100 / A3106:   10 kg
A5000 / A5006 / A5100 / A5106:   11 kg

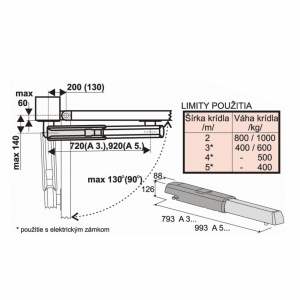

 CAME ATI rozmer:


CAME ATI rozmer


Montáž:


Nasledujúce použitia sú len príklady, pretože priestor vhodný k upevnenie pohonnej jednotky a príslušenstva sa mení v závislosti na rozmeroch. Najvhodnejšie riešenie musí navrhnúť montážny technik.


CAME ATI montáž





CAME ATI  otváranie von
