Úvod » Pohony pre krídlové brány » Dvojkrídlové sady » ATI 3000 KIT - 2x ATI 3000,1x ZF-1N,1X AF-43-S,1x DIR-10,1x TOP-432-EV




ATI 3000 KIT - 2x ATI 3000,1x ZF-1N,1X AF-43-S,1x DIR-10,1x TOP-432-EV

CAME ATI pre 2-krídlovú bránu do 6m, 230V

skladom



Číslo produktu: CAKR 04-1
Výrobca: Came
Šírka prejazdu: do 6 metrov
naša cena bez DPH: 476,67 €
naša cena s DPH (20 %):
572,00 €
príplatok za váhu do 20 kg: 2,00 €

do košíka:
  ks

prejazd 6m/800kg, s mikrospínačom pre 2 krídlovú bránu

ATI 3000 KIT - 2x ATI 3000,1x ZF-1N,1X AF-43-S,1x DIR-10,1x TOP-432-EV

kód 001U7088

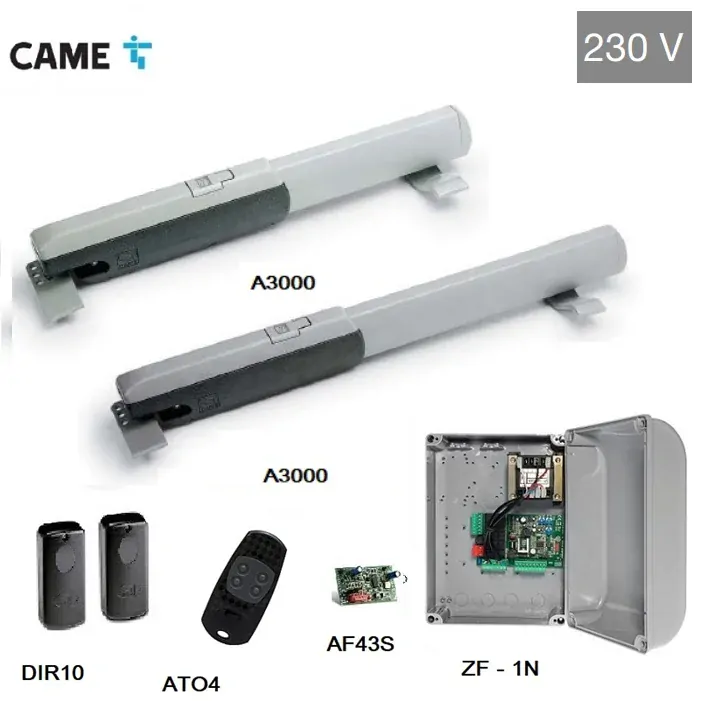

 Sada obsahuje:

2 ks ATI 3000 - pohon - 001A3000
1 ks ZF-1N - skrinka s elektronikou
1 ks AF-43-S - prijímač
 1 pár DIR-10 -  fotobunky
1 ks TOP-432-EV -diaľkový ovládač

Výhody:

  • vybavený koncovým mikrospínačom pre otvorenú polohu (mikrospínač)

Špecifikácia:

  • Typ motora: mechanický nevratný.
  • Pre domácnosť a semi-intenzívny.
  • Stupeň krytia: IP44.
  • Napájanie: 230V 50/60 Hz.
  • Motor: 230V 50/60 Hz.
  • Menovitý výkon: 150 W.
  • Maximálny krútiaci moment: 400-3000N.
  • Prevádzková teplota: -20 ° C až +55 ° C min Max.
  • Maximálny uhol otvorenia (v závislosti na inštalácii) : 120 stupňov.
  • Otváracia doba: 90 ° 19 s.

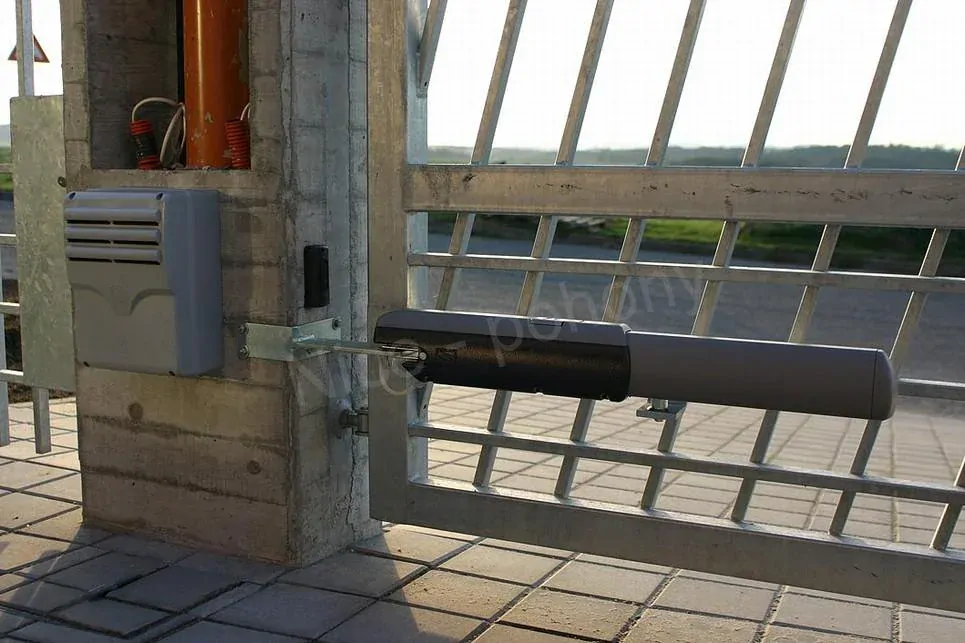

Štandardná inštalácia:

CAME ATI inštalácia
1, Prevodový motor 5, Spínacia skrinka
2, Ovládací panel 6, Anténa
3, Prijímač 7, Maják
4, Fotobunka 8, Visielač

Pohon ATI3000

nevratný pohon krídlovej brány do 3 m (čas otvorenia 90º 19s), vybavený koncovým mikrospínačom pre otvorenú polohu (mikrospínač)

Účel použitia

Prevodový motor ATI 230 V je konštruovaný pre poháňanie krídlových brán obytných domov a rezidencií. Akékoľvek iné použitia, ktoré sú odlišné od vyššie uvedeného použitia, alebo akékoľvek inštalácie vykonávané inak, než je tu popísané, sú zakázané.

Technické obmedzenia:

A3000/A3006-A3100/A3106
Šírka krídla brány Hmotnosť krídla brány
m kg
2 800
2,5 600
3 400

Výhody:

  • Obsahuje mechanické koncové spínače otvorenia pričom svojou robustnosťou je  vhodný pre komerčné riešenia.

Technické údaje

Napájanie motora: 230 V, striedavý prúd, 50/60 Hz
Max. odber prúdu: 1,2 A
Doba otvárania (90 °) A3000 / A3100: 19 s
A3006 / A3106: 28 s
A5000 / A5100: 32 s
A5006 / A5106: 45 s
Ťažná sila: 400 ÷ 3000 N
Kondenzátor: 10 mF
Stupeň ochrany: IP44
Hmotnosť  A3000 / A3006 / A3100 / A3106:   10 kg
A5000 / A5006 / A5100 / A5106:   11 kg

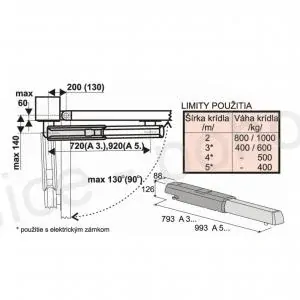

 CAME ATI rozmer:

CAME ATI rozmer

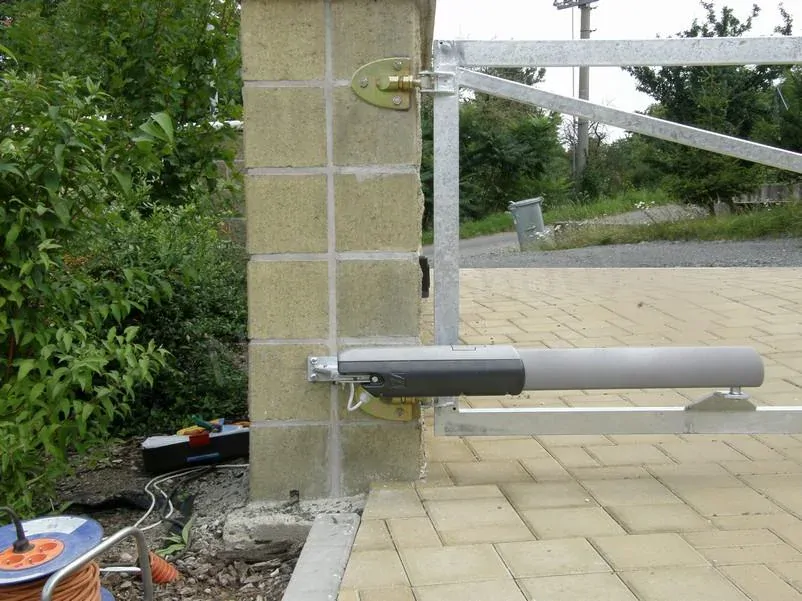

Montáž:

Nasledujúce použitia sú len príklady, pretože priestor vhodný k upevnenie pohonnej jednotky a príslušenstva sa mení v závislosti na rozmeroch. Najvhodnejšie riešenie musí navrhnúť montážny technik.

CAME ATI montáž



CAME ATI  otváranie von
