CAME AXI20SAFE-KIT sada pre dvojkrídlovú bránu - 2X AXI20DGS,1X ZL65,1X AF-43-S,1x DIR-10,1XTOP44RBN, do 2 m/krídlo

CAME AXI20SAFE-KIT sada pre dvojkrídlovú bránu - 2X AXI20DGS,1X ZL65,1X AF-43-S,1x DIR-10,1XTOP44RBN, do 2 m/krídlo

Name: CAME AXI20SAFE-KIT sada pre dvojkrídlovú bránu - 2X AXI20DGS,1X ZL65,1X AF-43-S,1x DIR-10,1XTOP44RBN, do 2 m/krídlo
Brand: Came
SKU: 1200
Price: 512.42 EUR
Availability: InStock

Späť

Ďalší

prejazd 2m/250kg, CAME AXI20SAFE-KIT sada pre dvojkrídlovú bránu- 2X AXI20DGS,1X ZL65,1X AF-43-S,1x DIR-10,1XTOP44RBN, do 2 m/krídlo POPIS Set s motorom predstavuje spoľahlivé riešenie pre automatizáciu krídlových brán s dĺžkou jedného krídla do 2 metrov a hmotnosťou 200 kg. Motor pracuje na napätí... celý popis

Dostupnosť

Skladom

príplatok za váhu do 20 kg

2,46 €

512,42 €

/ ks

416,60 €

bez DPH

Číslo produktu:CM AXI20SAFE-KIT

Výrobca:Came

Prevedenie motorov:Závitové

Kompletné špecifikácie
Parametre
Na stiahnutie
Súvisiaci tovar1
CAME AXI20SAFE-KIT sada pre dvojkrídlovú bránu - 2X AXI20DGS,1X ZL65,1X AF-43-S,1x DIR-10,1XTOP44RBN, do 2 m/krídlo
Skladom
512,42 €
/ ks
416,60 € bez DPH

Kompletné špecifikácie

prejazd 2m/250kg,

CAME AXI20SAFE-KIT sada pre dvojkrídlovú bránu- 2X AXI20DGS,1X ZL65,1X AF-43-S,1x DIR-10,1XTOP44RBN, do 2 m/krídlo

POPIS

Set s motorom predstavuje spoľahlivé riešenie pre automatizáciu krídlových brán s dĺžkou jedného krídla do 2 metrov a hmotnosťou 200 kg. Motor pracuje na napätí 24 V DC a je vybavenýintegrovaným enkóderom, ktorý zaisťuje presné a bezpečné zastavenie brány v koncových polohách. Pohon AXI sa vyznačuje robustnou konštrukciou a tichým chodom. Vďaka šnekovej prevodovke s kónickým závitom je jeho pohyb plynulý a odolný voči opotrebovaniu. Motor je vhodný na intenzívnu prevádzku, čo z neho robí ideálnu voľbu pre rodinné domy aj menšie komerčné objekty. Systém podporuje moderné riadenie prostredníctvom technológie CAME CONNECT, ktorá umožňuje vzdialené ovládanie brány cez aplikáciu alebo internet.

Hlavné výhody

Tichý, plynulý a spoľahlivý chod
Dlhá životnosť vďaka robustnej mechanike a kvalitným materiálom
Bezpečná prevádzka s presným zastavením v koncových bodoch
Možnosť vzdialeného ovládania a diagnostiky cez CAME CONNECT
Jednoduchá montáž a moderný dizajn vhodný pre každý typ brány

Použitie a montáž
Set je určený pre jednokrídlové alebo dvojkrídlové brány s pevnými pántovými úchytmi. Konštrukcia motora umožňuje montáž na betónové aj kovové stĺpiky. Odporúča sa odborná inštalácia podľa montážneho návodu výrobcu a dodržiavanie platných bezpečnostných noriem.

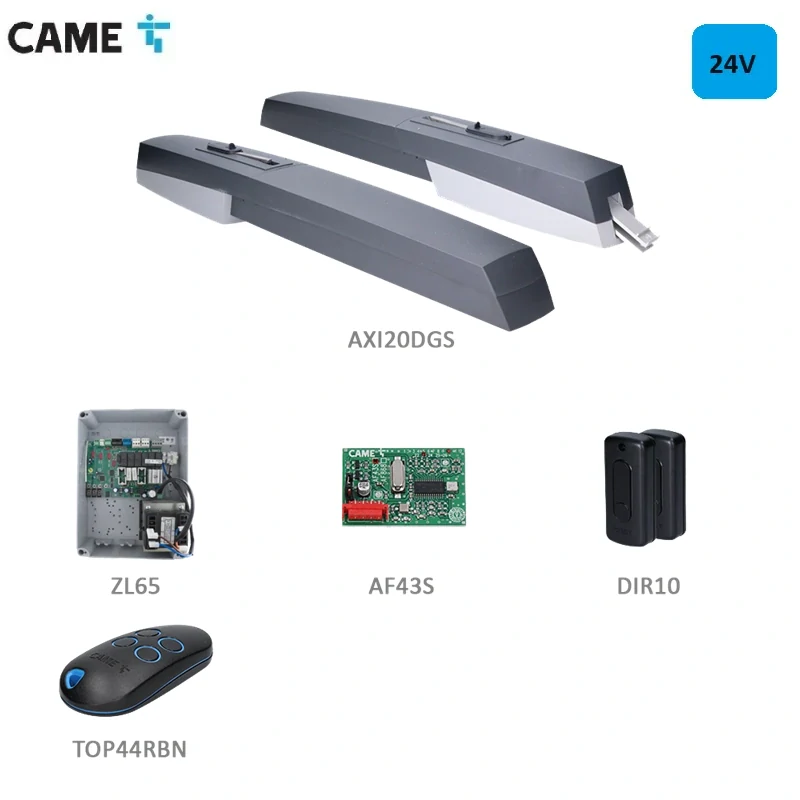

Sada obsahuje

	AXI20DGS, pohon -24V	2 ks
	ZL65 - skrinka s elektronikou	1 ks
	AF43-S karta prijímača	1 ks
	DIR10 fotobunka	1 ks
	806TS-0270 TOP44RBN vysielač	1 ks

Kompatibilné príslušenstvo:

	KLED24V maják s LED
	Karios - držiak pod maják
	TOP-A43N anténa 433MHz
	TOP432EE vysielač
	TOP434EE vysielač
	806TS-0270 TOP44RBN vysielač
	RE432M externý prijímač 433MHz
	IQ GSM Kľúč
	Náhradné diely - na dopyt

Technické údaje:

Stupeň ochrany IP	IP44
Zdroj napájania (V – 50/60 Hz)	230 AC
Zdroj napájania motora (V – 50/60 Hz)	24 DC
Spotreba pri stand-by (W)	7
Spotreba pri stand-by s modulom RGP1 (W)	0,5
Výkon (W)	120
Čas otvorenia / zatvorenia 90° (s)	15
Intenzita prevádzky (%)	50
Krútiaci moment (Nm)	400 – 2000
Prevádzková teplota motora (°C)	-20 až +55
Tepelná ochrana motora (°C)	–

Špecifikácia:

Štandardná inštalácia:

1,	Prevodový motor	5,	Spínacia skrinka
2,	Ovládací panel	6,	Anténa
3,	Prijímač	7,	Maják
4,	Fotobunka	8,	Visielač

Pohon AX2000

nevratný pohon krídlovej brány do 2 m

Účel použitia

Prevodový motor AXI2000 je konštruovaný pre poháňanie krídlových brán obytných domov a rezidencií. Akékoľvek iné použitia, ktoré sú odlišné od vyššie uvedeného použitia, alebo akékoľvek inštalácie vykonávané inak, než je tu popísané, sú zakázané.

Technické obmedzenia:

Vždy sa odporúča namontovať elektrický zámok na krídlové brány. Zvyšuje to spoľahlivosť uzavretia.

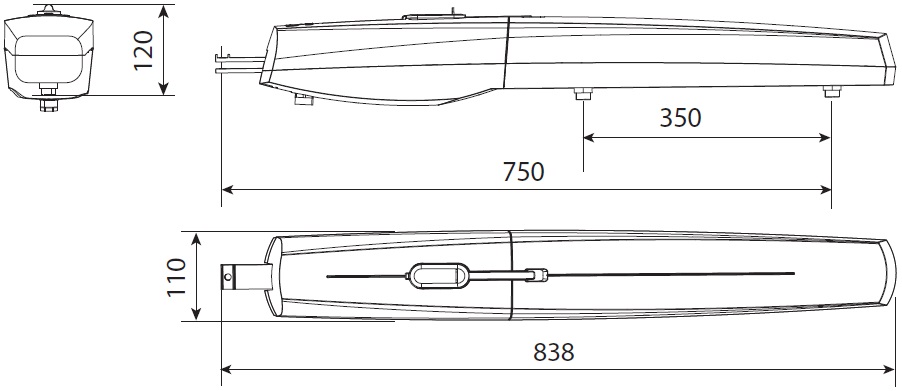

CAME AXI rozmer:

came axi 2000

Montáž:

Nasledujúce použitia sú len príklady, pretože priestor vhodný k upevnenie pohonnej jednotky a príslušenstva sa mení v závislosti na rozmeroch. Najvhodnejšie riešenie musí navrhnúť montážny technik.

Limity použitia produktu

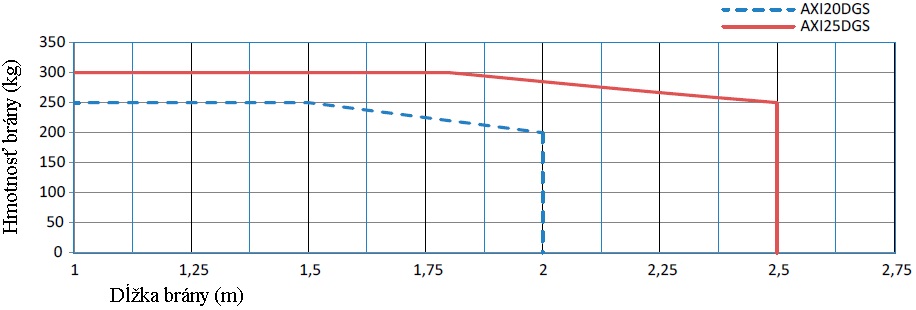

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.

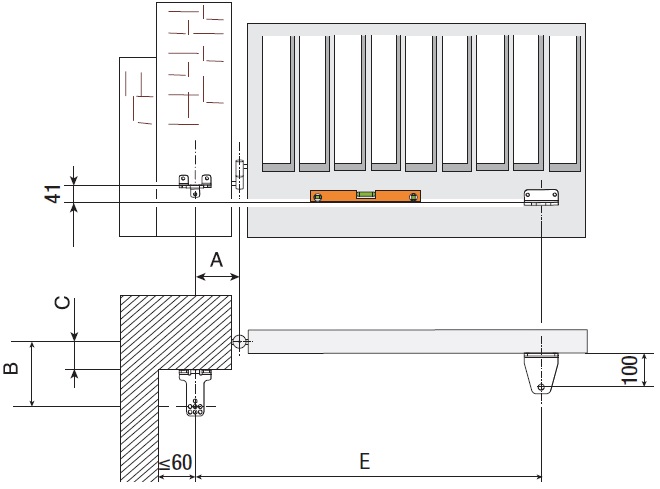

NASTAVENIE DRŽIAKOV
Určte upevňovací bod konzoly brány a získate upevňovací bod konzoly stĺpika, rešpektujúc rozmery uvedené na výkresoch a v tabuľke.

Čím väčší je uhol otvorenia krídla, tým je vyššia otváracia rýchlosť a nižšia rýchlosť otvárania tiahla prevodového motora.

Čím menší je uhol otvorenia krídla, tým nižšia je otváracia rýchlosť a tým väčšií je ťah motora prevodovky.
