- CAME FTL – Komplet set pre 2-krídlovú bránu, 1ks FTL20DGC + 1ks FTX20DGS + 1ks AF43S + 1ks DIR10 +1ks AT04EV +1ks KLED24Skladom650,56 €/ ks528,91 € bez DPH
Popis
CAME FTL – Komplet set pre 2-krídlovú bránu, 1ks FTL20DGC + 1ks FTX20DGS + 1ks AF43S + 1ks DIR10 +1ks AT04EV +1ks KLED24
Dvojkrídlové brány do 400 kg (spolu) a šírky 2 m / krídlo
Pohon FTL je ideálnym riešením pre kované brány s uchytením na úzke stĺpiky, je robustný, tichý a jeho dizajn dokonale ladí s eleganciou kovaných brán. Jeho technológia zaručuje spoľahlivý chod s dlhou životnosťou.

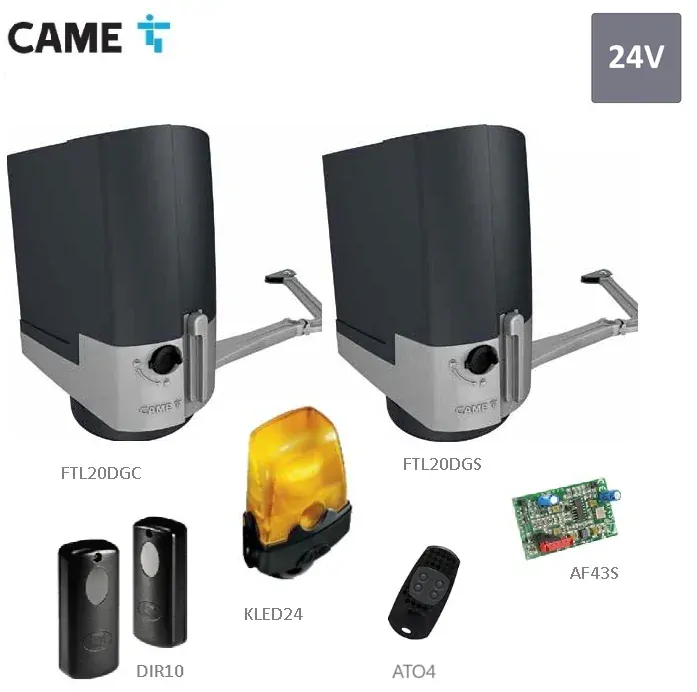

Sada obsahuje:
 | CAME FTL20DGC nevratný pohon 24V (master)s elektronikou | 1 ks |
| CAME FTX20DGS nevratný pohon 24V (slave) s enkóderom | 1 ks |
 | AF43-S karta prijímača | 1 ks |
 | DIR10 fotobunka | 1 pár |
 | ATO4 EV vysielač | 1 ks |
 | KLED24V maják s LED | 1 ks |
Kompatibilné príslušenstvo:
Špecifikácia:| Stupeň ochrany | IP44 |
| Napájanie (V – 50/60 Hz) | 230 AC |
| Napájanie motora (V) | 24 DC |
| Odber prúdu (A) | 4 |
| Spotreba v režime stand-by (W) | 7 |
| Spotreba stand-by s modulom RGP1 (W) | 1,15 |
| Max. výkon (W) | 140 |
| Intenzita prevádzky (%) | 50 |
| Prevádzková teplota prostredia (°C) | -20 ÷ + 50 |
| Izolačná trieda | I |
| Čas otvorenia na 90° (s) | 19 ÷ 25 |
| Redukčný pomer (i) | 1 / 1680 |
| Tlak (N) | 150 |
| Váha (kg) | 10,5 |
Prevedenia motorov:
| 801MB-0080 - FTL20DGC | nevratný pohon 24V (master)s elektronikou, enkóderom a mechanickými koncovými dorazmi,pre krídlové brány s do šírky 2 m, max. 200 kg / krídlo, do C-max 150 mm. Farba RAL7024 tmavo sivá (antracit). |
| 801MB-0050 - FTL20DGS | nevratný pohon 24V (slave) s enkóderom, pre spárovanie s pohonom 801MB-0080. Farba RAL7024. |
Elektronika ZL60 (zabudovaná v motore 801MB-0080):
• Vstup C1 (znovu otvorenie počas zatvárania)
• Vstup CX môže byť nastavené na C3 (čiastoč. stop) alebo C4
(čakanie pri prekážke)
• Výstup bezpečnostného testu fotobuniek
• 2 vstupy enkóder
• Výstup pre maják
• Vstup A-B pre pripojenie kódových klávesníc (pomocou R800)
• Vstup STOP (1-2)
• Vstup otvárania (2-7) nastaviteľný ako „Otvor-Zatvor-Inverzia
cyklu“ alebo „Otvor-Stop-Zatvor-Stop“
• Vstup čiastočného otvorenia (2-3P)
Štandardná inštalácia:

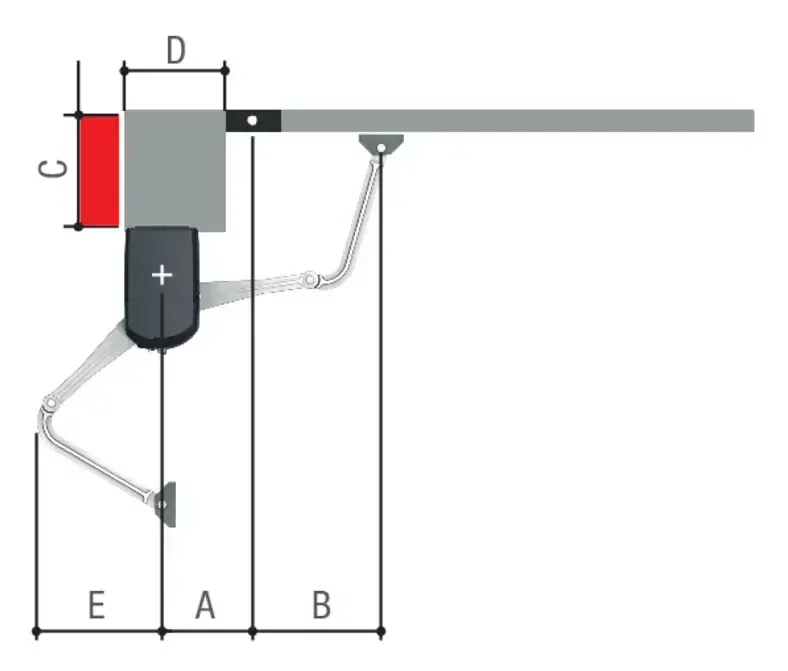

Rozmery:

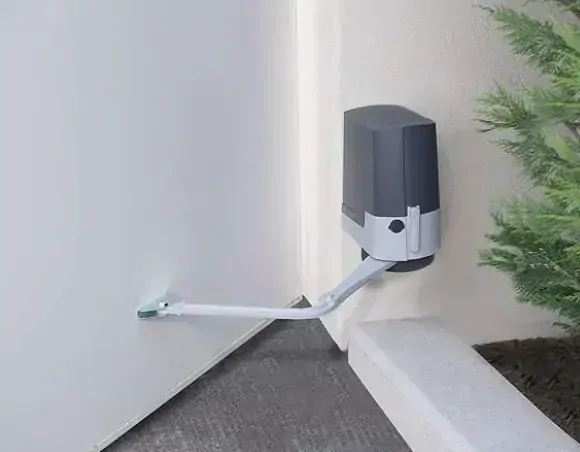

FTL – montáž s klasickým ramenom - Otváranie smerom dnu

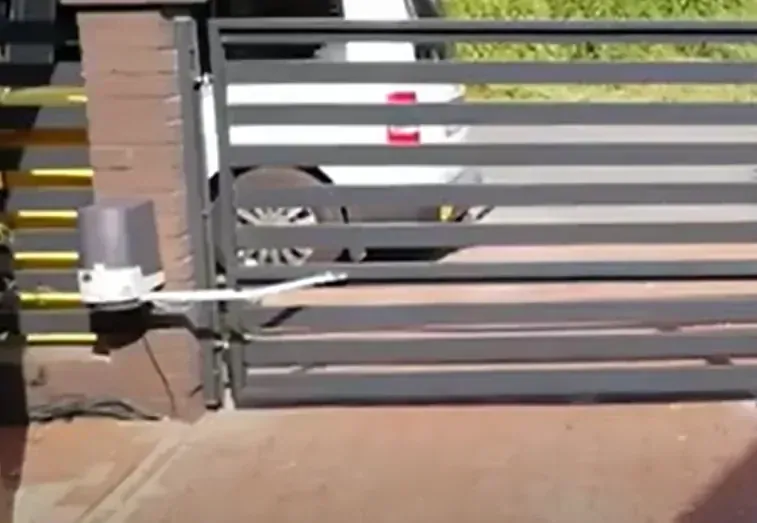

FTL – montáž s klasickým ramenom - Otváranie smerom von
Koncová dorazy pre polohu OTVORENÉ aj ZATVORENÉ sú na tele motora v spodnej časti.
