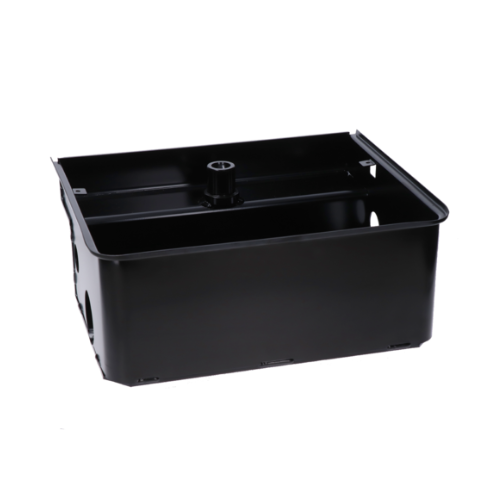

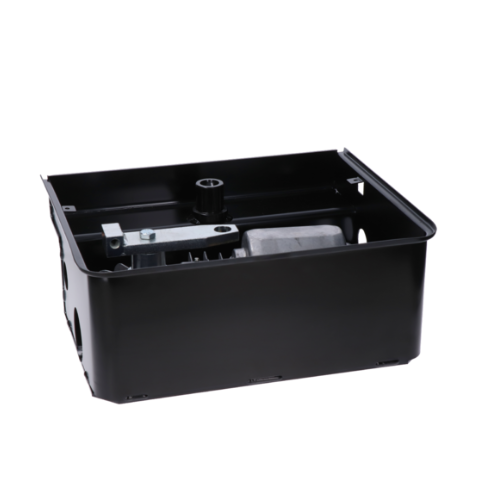

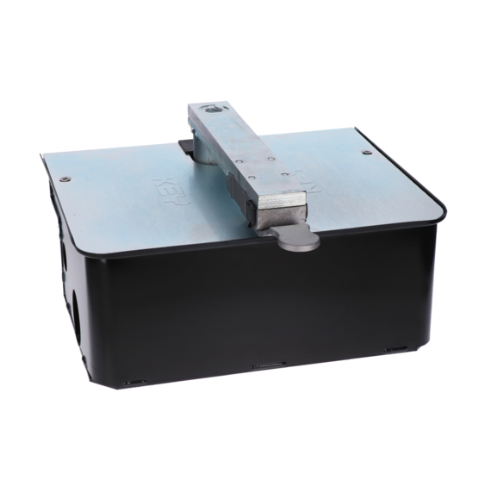

KEY CI3 Základová krabica - nerezová

CI základová krabica pre motory UNDER

KEY CI3 Základová krabica pre podzemné motory UNDER - nerezová Sada obsahuje: 1 ks  CI Základová krabica    Návod CF2 na stiahnutie          T... celý popis
Dostupnosť
na externom sklade
príplatok za váhu do 20 kg
2,00 €
183,00 €
152,50 €
bez DPH
ks
Číslo produktu:9 CI
Výrobca:Key
Podobné produkty
    KEY CF2 základová krabica oceľová
    119,90 €
    99,92 € bez DPH
    119,90 €
    99,92 € bez DPH
    na externom sklade
    ks
    Kompletné špecifikácie

    KEY CI3 Základová krabica pre podzemné motory UNDER - nerezová

    Sada obsahuje:

    KEY CI1 ks CI Základová krabica
    LOGONávod  Návod CF2 na stiahnutie         TU
    LOGONávod Návod CF2 na stiahnutie EN     TU

    Kompatibilné príslušenstvo:

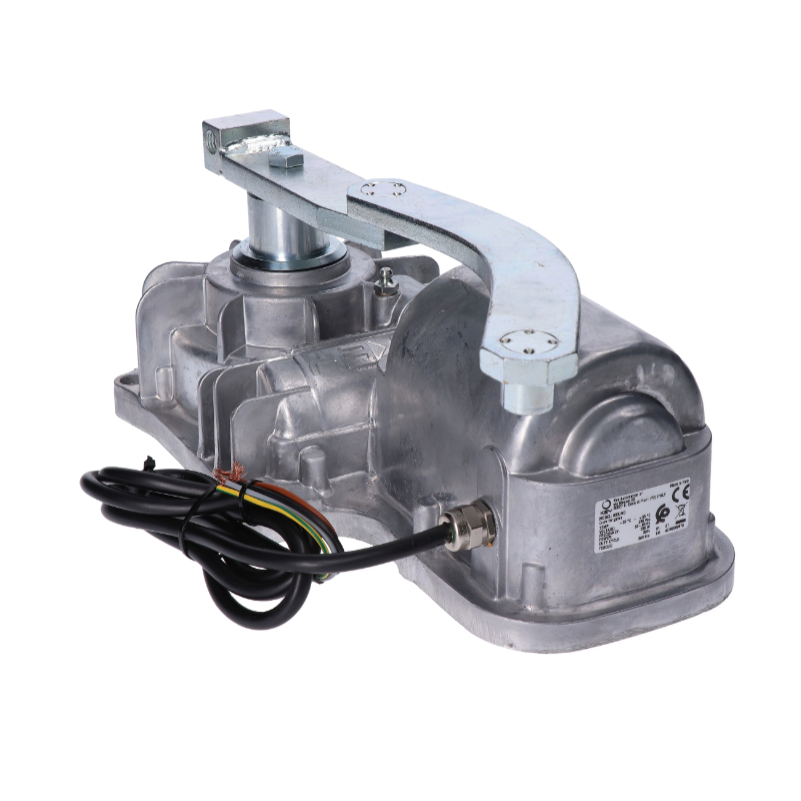

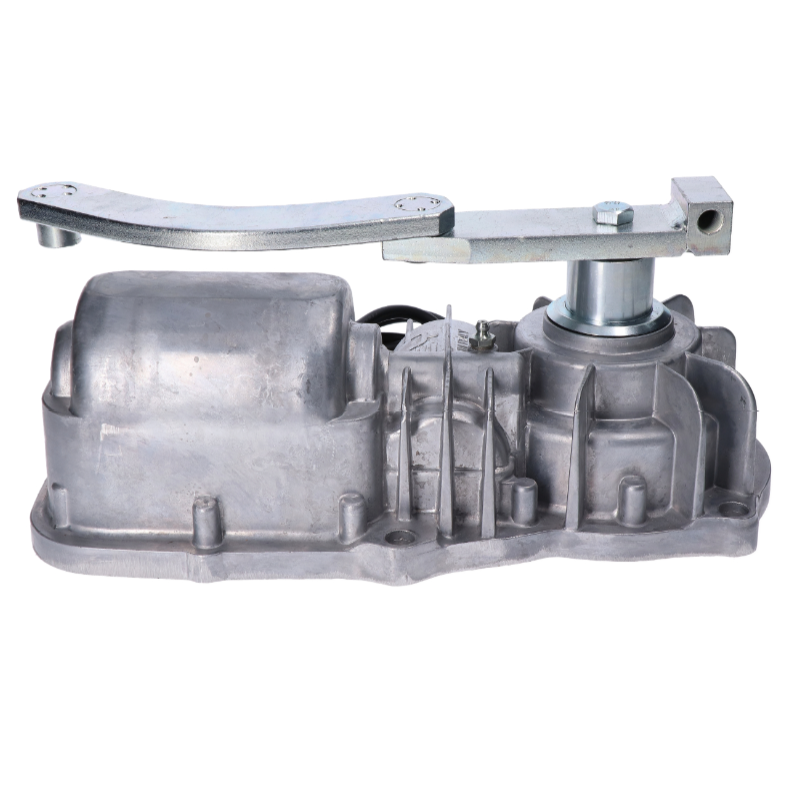

    KEY UNDER UNDER 230V motor
    OP100  OP100 kit na otváranie viac ako 100°

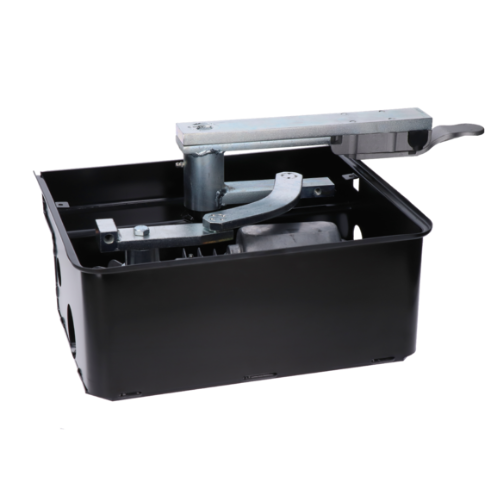

    Osadenie krabice  a páky

    Key under

    1.V závislosti od rozmerov vykopte jamu primeranú rozmerom krabice motoru (odporúča sa spraviť drenáž aby sa pri motore nezhromaždovala voda).
    2. Nainštalujte prívod napájania a drenáže.
    3. Zaistite box a pevne ho upevnite v betónovom sedle.

    UPOZORNENIE:

    uistite sa, že betón je primerane vytvrdnutý než budete pokračovať v nasledujúcich krokoch:
    4. Vložte guličku E do špeciálnej diery potom čo ju premažete.
    5. Vložte kontrólnu týč A na základný box B.
    6. Pripevnite silným zváraním krídlo brány na páku C a nastrčte bránu na držiak.
    7. Namažte držiak a mechanizmus v bode D.

    Technické informácie:

    VýrobcaKEY Automation
    Riadiaca jednotkaCT-202
    Napájanie230 V
    Verzia motora (24,230V)230 V
    Kondenzátor10 μF
    Príkon230 W
    Spotreba motora1 A
    Typ bránykrídlová
    Typ prevádzkybežná
    Stupeň ochrany67 IP
    Pracovná teplota-20 +55 °C
    Inštaláciapodzemná
    Dĺžka jedného krídla3,5 m
    Plocha krídla - vzdušná výplň7
    Uhol max. otvorenia108 °
    Váha8, kg



    Rozmery:
    Key Under

    Limity použitia produktu

    Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.

    Under váha
    Prevodové motory UNDER boli navrhnuté a vyrobené tak, aby boli namontované na krídlové dvere v rámci hmotnostných limitov uvedených v tabuľke technických údajov.


    Výrobca: KEY Automation S.r.l.
