KEY INT UNDER podzemný pohon 230V

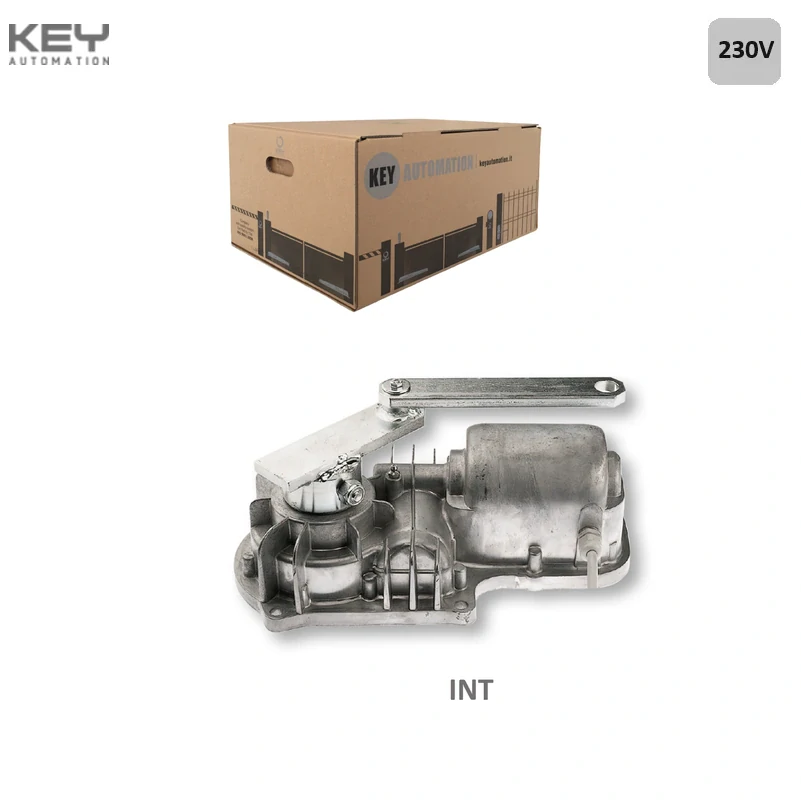

KEY INT UNDER podzemný pohon do 3m / krídlo 230V KEY UNDER je podzemný elektromechanický pohon od KEY Automation pre krídlové brány do šírky jedného k... celý popis
Dostupnosť
na externom sklade
príplatok za váhu do 20 kg
2,00 €
259,00 €
215,83 €
bez DPH
ks
Číslo produktu:9 INT
Výrobca:Key
Šírka prejazdu:do 3,5 metra
Kompletné špecifikácie

KEY INT UNDER podzemný pohon do 3m / krídlo 230V

KEY UNDER je podzemný elektromechanický pohon od KEY Automation pre krídlové brány do šírky jedného krídla max. 3 m, napájanie motorov 230V verzia, sú určené na inštaláciu v systémoch pre automatizácia brán s krídlovými dverami. Vodotesné prevedenie pohonu v oceľovej základovej schránke zaručuje dlhodobú funkčnú spoľahlivosť. Bezpečnosť proti odcudzeniu pohonu je zaistená montážou pod úrovňou terénu konštrukciou brány. Podmienkou pre dlhú životnosť pohonu je dobre vykonaná drenáž.

Sada obsahuje:

KEY UNDER1 ks UNDER 230V motor
LOGONávod  Návod CF2 na stiahnutie         TU
LOGONávod  Návod CF2 na stiahnutie EN     TU

Kompatibilné príslušenstvo:

OP100  OP100 kit na otváranie viac ako 100°
KEY CF2 Základová krabica CF2 Základová krabica oceľová
KEY CI CI Základová krabica
KEY UNDER ADUN redukcia pre motor UNDER



Osadenie krabice  a páky

Key under

1.V závislosti od rozmerov vykopte jamu primeranú rozmerom krabice motoru (odporúča sa spraviť drenáž aby sa pri motore nezhromaždovala voda).
2. Nainštalujte prívod napájania a drenáže.
3. Zaistite box a pevne ho upevnite v betónovom sedle.

UPOZORNENIE:

uistite sa, že betón je primerane vytvrdnutý než budete pokračovať v nasledujúcich krokoch:
4. Vložte guličku E do špeciálnej diery potom čo ju premažete.
5. Vložte kontrólnu týč A na základný box B.
6. Pripevnite silným zváraním krídlo brány na páku C a nastrčte bránu na držiak.
7. Namažte držiak a mechanizmus v bode D.

Technické informácie:

VýrobcaKEY Automation
Riadiaca jednotkaCT-202
Napájanie230 V
Verzia motora (24,230V)230 V
Kondenzátor10 μF
Príkon230 W
Spotreba motora1 A
Typ bránykrídlová
Typ prevádzkybežná
Stupeň ochrany67 IP
Pracovná teplota-20 +55 °C
Inštaláciapodzemná
Dĺžka jedného krídla3,5 m
Plocha krídla - vzdušná výplň7
Uhol max. otvorenia108 °
Váha8, kg



Rozmery:
Key Under

Limity použitia produktu

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.

Under váha
Prevodové motory UNDER boli navrhnuté a vyrobené tak, aby boli namontované na krídlové dvere v rámci hmotnostných limitov uvedených v tabuľke technických údajov.


Výrobca: KEY Automation S.r.l.
