KEY FASTLINE pre bránu do 3m/krídlo,2x SUB-44WR,1xCT-14AB2F,1xRX4, FT-32,1xLED24
Skladom
810,00 €
675,00 € bez DPH
ks

Kompletné špecifikácie

do 6 m otvor,

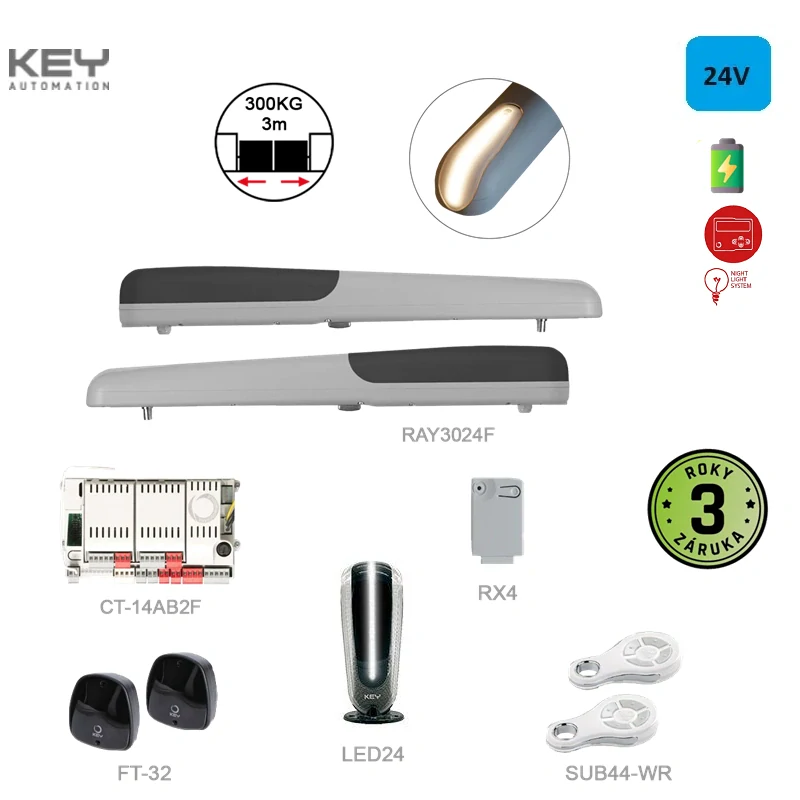

RAYKIT FASTLINE pre dvojkrídlovú bránu do 3m / krídlo, 2xRAY3024F (24V, 120W, 1000N), 2x SUB-44WR, 1x CT-14AB2F, 1xRX4, 1 pár FT-32, 1x LED24

Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový rýchli pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Diódové osvetlenie na tomto pohone RAY je dizajnovou, ale ja fukčnou časťou nového radu pohonov. Nočné osvetlenie je možné použiť pri otváraní, alebo aj počas noci na osvetlenie vchodu do domu.

Sada obsahuje:

	2 ks	RAY 3024 FASTLINE 24V - motor
	2+2	Predná a zadná konzola + kľúč odblokovania
	1 ks	14AB2F - skrinka s elektronikou
	1 ks	RX4 - prijímač

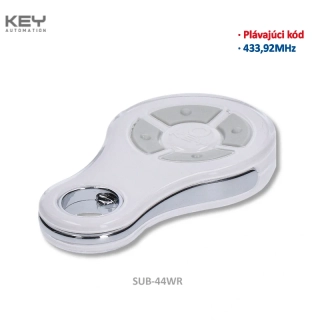

	2 ks	SUB - 44WR - vysielač
	1 pár	FT-32 - fotobunky
	1 ks	ECLIPSE maják LED24

Ak nemáte DYL programovaciu jednotku, tak je ju nutné si ju objednať. !!!

Príslušenstvo pre RAY 3024F

DYL programovacia jednotka pre elektron. 14A s českým menu
ECLIPSE maják
FT-32 - fotobunky
LUMY 24 maják
SEL M
PLAY4R - vysielač
SUB-44R - vysielač

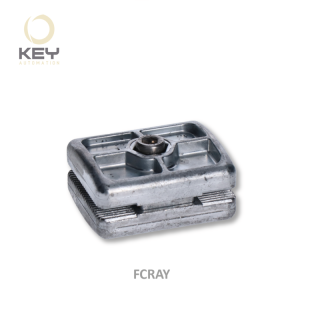

FCRAY mechanický doraz

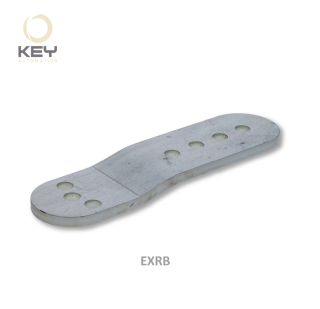

EXRB konzole pre otváranie smerom VON
KBP kit baterie a nabíjačky
ELS-C Horizontálny elektrický zámok 12V
KUBE - Bluetooth rozhranie pre ovládanie

Návody:

KEY CT14AB elektronika návod
KEY RAY motor - návod
KEY RX4 prijímač - návod
KEY FT 32 fotobunky - návod

Programovanie motorov RAY 2524:

Technické parametre:

Výrobca	KEY Automation
Riadiaca jednotka	CT14AB2F
Napájanie	230 V
Verzia motora (24,230V)	24 V
Príkon	120 W
Sila	1000 N
Spotreba motora	5 A
Typ brány	dvojkrídlová
Typ prevádzky	intenzívna
Stupeň ochrany	44 IP
Pracovná teplota	-20 +55 °C
Inštalácia	nadzemná
Dĺžka jedného krídla	3 m
Čas otvorenia na 90°	nastaviteľný s
Váha	17.84 kg

Pre naprogramovanie je nutné si k tomuto pohonu dokúpiť programovaciu jednotku 9 DYL.

Systém nočného osvetlenia

Pre naprogramovanie je nutné si k tomuto pohonu dokúpiť programovaciu jednotku 9 DYL.

Limity použitia produktu

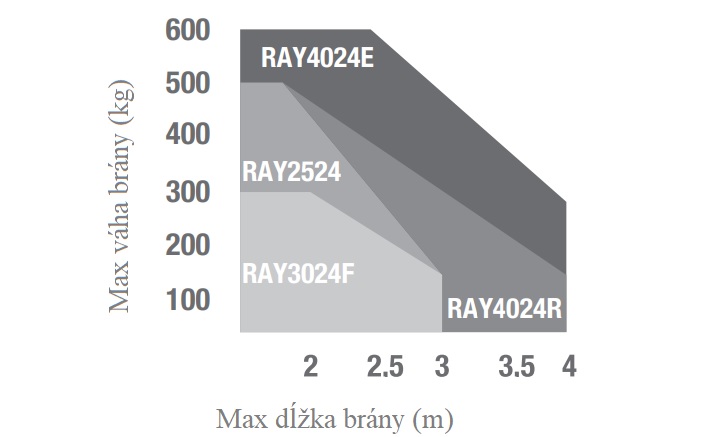

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON

KEY RAY3024F

Otváranie smerom dnu:

Otváranie brány smerom von:

POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.

Znázornenie hodnôt "A" a "B"

A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.

KEY RAY 2224

Obr.5.1A	C	E	Obr.5.1B	C	E
	130	480		≥190	560
	120	490		180	570
	110	500		170	580
	100	510		160	590
	90	520		150	600
	80	530		140	610
	70	540
	60	550
	50	560
	40	570
	0-30	580

Rozmery:

Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.

KEY 14AB2F - riadiaca jednotka - Nová riadiaca jednotka generácia "One For All" na ovládanie všetkých automatizácií 24VDC.Night Light systém pre riadenie LED svetla v nočných hodinách.
