KEY RAY 4000 samostatný pohon pre krídlovú bránu do 4m

 do 4 m prechod RAY 4000 samostatný pohon pre krídlovú bránu do 4m/ krídlo; 230V, 280W, 2000N Predstavujeme Vám novinku od spoločnosti Key Automation ... celý popis
Dostupnosť
Skladom
príplatok za váhu do 20 kg
2,00 €
199,00 €
165,83 €
bez DPH
ks
Číslo produktu:9 RAY4000
Výrobca:Key
Šírka prejazdu:do 4 metrov
Kompletné špecifikácie

 do 4 m prechod

RAY 4000 samostatný pohon pre krídlovú bránu do 4m/ krídlo; 230V, 280W, 2000N

Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Diódové osvetlenie na tomto pohone RAY je dizajnovou, ale ja fukčnou časťou nového radu pohonov.

Technické parametre

Stupeň ochrany44 IP
Pracovná teplota-20 +55 °C
Riadiaca jednotkaCT-202
Verzia motora (24,230V)230
Sila2000 N
Inštalácianadzemná
Plocha krídla - vzdušná výplň5
Typ prevádzkybežná
VýrobcaKEY Automation
Napájanie230 V
Príkon280 W
Spotreba motora1,2 A
Dĺžka jedného krídla4 m
Typ brányjednolrídlová
Uhol max. otvorenia120 °
Váha8 kg

Elektromechanický nevratný pohon pre krídlové brány s krídlom až do 4 m, 230 V AC

- použité vysoko- technologické materiály odolné voči poveternostným podmienkam,

- manuálne odomknutie možné pomocou Sub vysielača,

- maximálna bezpečnosť pri detekcii prekážok,

- extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka

- telo má UV-odolné plastové kryty,

- usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,

- jednoduchý a veľmi užívateľsky prívetivý.

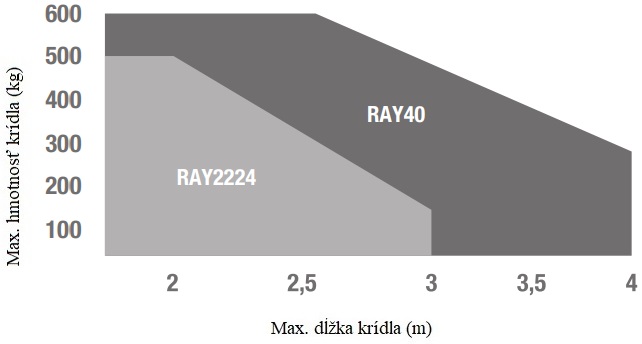

Limity použitia produktu

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON

KEY RAY 2524

Otváranie smerom dnu:

Key RAY

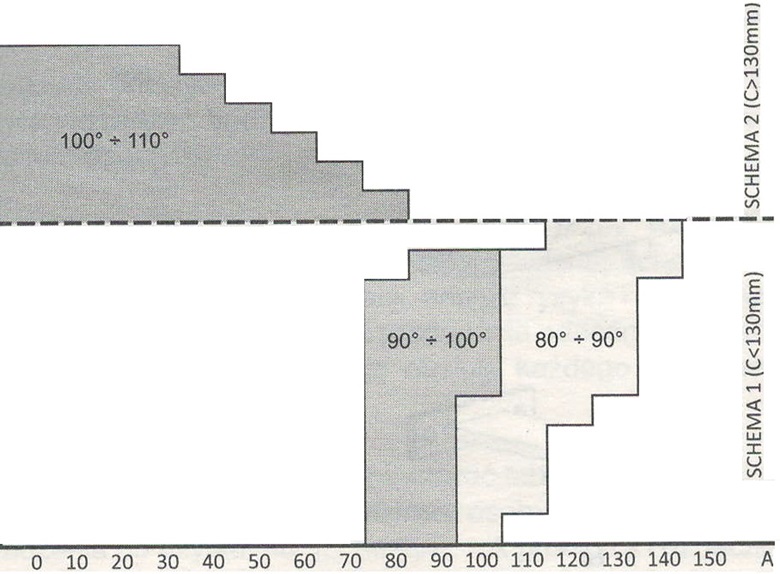

Otváranie brány smerom von:

RAY 2524

POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.

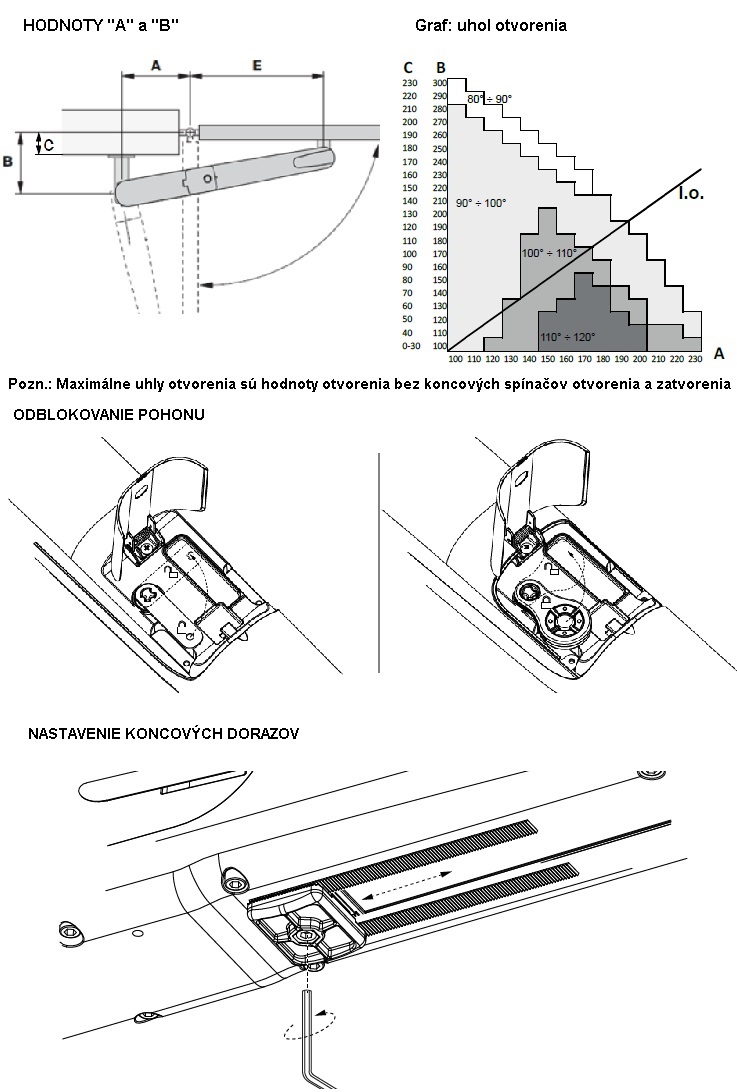

Znázornenie hodnôt "A" a "B"

A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.

KEY RAY 2224


Obr.5.1A

C

E

 Obr.5.1B

C

E

130480                      ≥190 560
120490  180 570
110500  170580
100510  160590
 90520  150 600
 80530  140 610
 70540
 60550
 50560
 40570
 0-30580

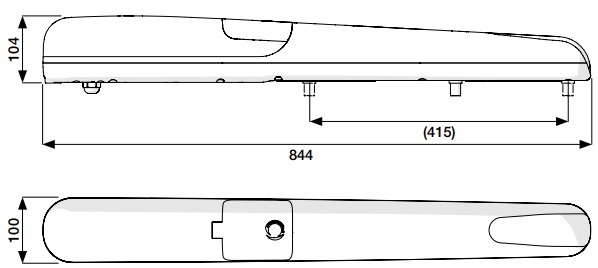

Rozmery:

Key Ray 2224 rozmer

Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené" je súčasťou motora.

Riadiaca jednotkaCT - 202 pre dva 230V motory

  • Amperometrická detekcia prekážky počas behu,
  • Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní,
  • Chodec -  programovateľné automatické zatváranie OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup,
  • Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2 vstupy a bezpečnostné zariadenia LED vizualizácie,
  • Blikajúcí svetelný výstup pre pevné alebo blikajúce LED stropné svietidlo,
  • Programovateľný electrolock alebo silový kontakt (5Amp),
  • Regulácia tlaku pre hydraulické motory,
  • 3 miestny displej,
  • Voliteľné fototest,
  • Voliteľné skúšky pre bezpečnostné okraje,
  • Nový plug-in rádiový prijímač 4 kanály RX4X.

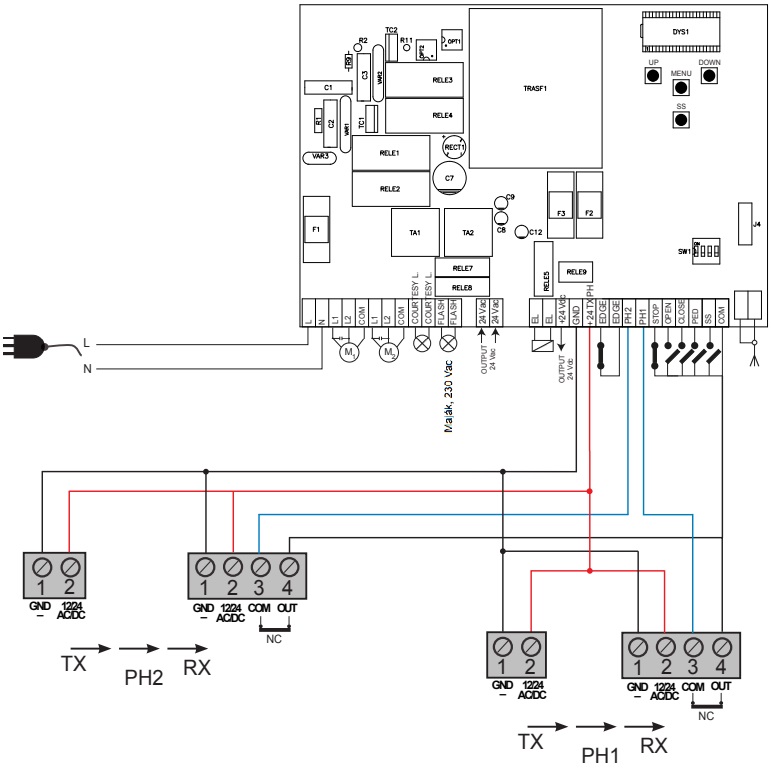

Schema zapojenia:

Key CT202

Záruka: 24 mesiacov

Výrobca: KEY Automation S.r.l.
