KEY RX4 (433,92 MHz) prijímač 4-kanálový, pevný aj plávajúci kód

KEY RX4

skladom



Číslo produktu: PRK 05
naša cena bez DPH: 27,50 €
naša cena s DPH (20 %):
33,00 €

do košíka:
  ks

KEY RX4 interný prijímač 4-kanálový

 Technické parametre

Dekódovanie PEVNÝ/ PLAV
Kompatibilné ovládače SUB/ORION
Frekvencia 433.92 MHz
Napájanie Vac/ (Vdc) (5)
Spotreba pri nečinnosti 12 m A
Max. spotreba 15 m A
Vstupný odpor 50 Ω
Počet výstupov 4
Relé výstupy -
Citlivosť -108 dB
Pracovná teplota -20°+55° C

KEY  RX4

UPOZORNENIE - pred inštaláciou tohto produktu vykonajte nasledujúce kontroly: - Skontrolujte či je podložka stabilná a bez vibrácii - Používajte správne náradie - Skontrolujte prívod el. energie - Pripojte anténu ANTS433, bez antény je dosah skrátený len na niekoľko metrov. Anténu dajte čo najvyššie. Pre pripojenie antény použite kábel RG58 nie dlhší ako 10m

INŠTALÁCIA PRODUKTU

Pripojte rádio prijímač pri odpojenom prívode el. energie a pre RX4/ RX4K modely skontrolujte ako sa správne zapája do riadiacej jednotky.

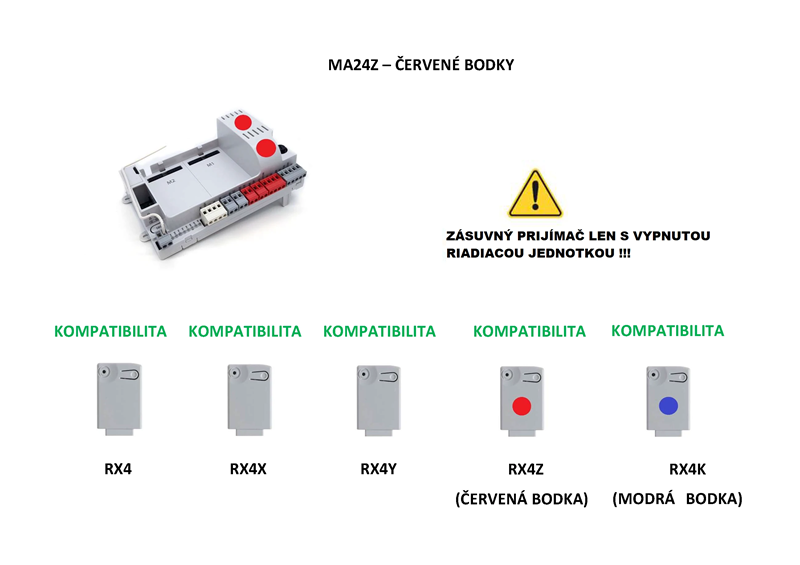

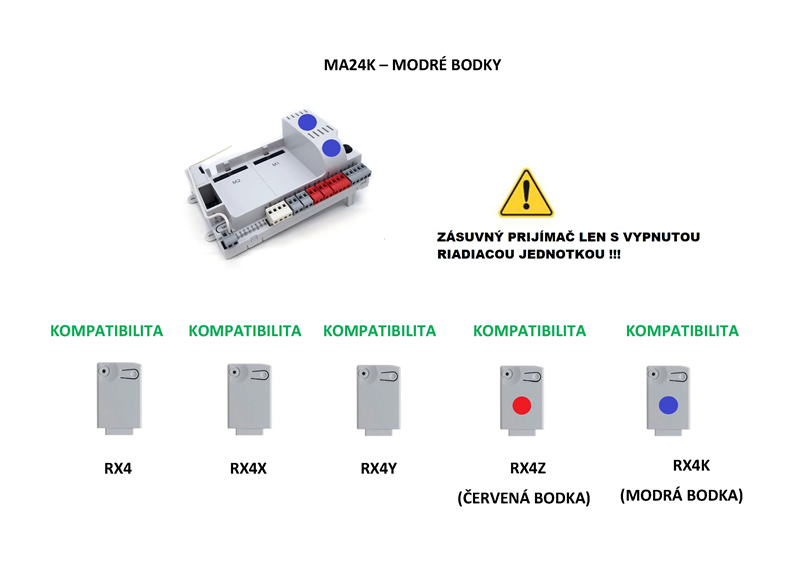

UPOZORNENIE: v niektorých riaidacich jednotkách sa musí kryt RX4 odstrániť. Informácie nájdete v manuále riaidacej jednotky, ktorej sa to týka.

 Prvý diaľkový ovládač nastaví typ kódovania ( pevný, alebo plávajúci kód) Po zapnutí napájania prijímač začne blikať čo indikuje typ kódovania v jeho pamäťi:

- 1 dlhé bliknutie = pamäť prázdna

- 2 rychlé bliknutia = pevný kód

- 3 rychlé bliknutia = plávajúci kód

 Uloženie diaľkového ovládača do pamäťe

UPOZORNENIE: Pokiaľ je aktivovaná funkcia ukladania kódu, akýkoľvek ovládač v disahu môže byť uložený. Aby ste znížili dosah prijímaču odpojte dočasne anténu.

FÁZA POPIS
1 Stlačte a uvoľnite tlačidlo na prijímači toľko krát, ktorý výstup chete zvoliť: raz pre výstup č.1, dvakrát pre výstup č.2 atď.. Pre zistenie akú funkciu výstup prijímaču aktivuje skontrolujte manuál riaidacej jednotky na ktorú prijímač inštalujete.
2 LED dióda prijímaču blikne toľkokrát podľa toho, ktorý výstup ste zvolili - medzi bliknutiami je jendosekundová pauza.
3 Stlačte tlačidlo diaľkového ovládaču, ktorý sa má uložiť do 7 sec a držte ho aspoň 2 sekundy.
4 Pokiaľ ste postup vykonali správne prijímač jedenkrát dlho blikne.
5 Pre zapamätanie daľšieho ovládaču na rovnaký výstup - oopakujte bod 3
N.B Pokiaľ nieje žiadny povel daný do 7 sekúnd prijímač automaticky ukončí programovací mód.

Vymazanie diaľkového ovládača

FÁZA POPIS
1 Stalčte tlačidlo na prijímači pokiaľ sa LED dióda nerozsvieti ( cca. 3 sec. )
2 Do 7 sec. stlačte tlačidlo ovládaču, ktoré sa má vymazať a držte ho stlačené pokiaľ dióda nezhasne.
3 Po jednej skunde začne LED dióda blikať.
4 Potvrdte vymazanie stlačením tlačidla na prijímači.
5 Pokiaľ ste postup vykonali správne prijímač jedenkrát dlho blikne
N.B  Pokiaľ nieje žiadny povel daný do 7 sekúnd prijímač automaticky ukončí programovací mód.

 Vymazanie celej pamäte prijímača

FÁZA POPIS
1  Sltačte tlačidlo na prijímači a držte ho pokiaľ sa LED dióda nerozsvieti ( cca. 3 sec. ) a zhasne ( cca. 3 sec. ). Pustite tlačidlo.
2  Asi 1 sec. po uvoľnení tlačidla začne LED dióda blikať.
3  Stlačte tlačidlo na prijímači počas tretieho bliknutia.
4  Pokiaľ ste postup vykonali správne prijímač jedenkrát dlho blikne.

Vzdialené programovanie diaľkového ovládača s ovládačom, ktorý je už uložený

Ovládač sa dá naprogramovať aj bez priameho prístupu k prijímaču. Používateľ musí mať k dispozícii ovládač, ktorý už bol uložený v pamäti.

FÁZA POPIS
1 Stlačte tlačidlo nového ovládaču, ktoré budete programovať aspoň na 5 sec.  >5s
2 Stalčte tlačidlo pôvodného ( naprogramovaného), ktoré sa bude kopírovať ( pokiaľ bol krok 1 úspešný brána nereaguje ).  >3s
3 Stlačte tlačidlo nového diaľkového ovládaču, ktoré programujete a držte ho aspoň 3 sec.  >3s
4 Stlačte tlačidlo starého ovládača, ktoré budete kopírovať a držte ho aspoň 3 sec. pre potvrdenie a ukončenie programovania.  >3s
N.B Pokiaľ nieje žiadny povel daný do 7 sekúnd prijímač automaticky ukončí programovací mód.


Záruka: 24 mesiacov

Výrobca: KEY Automation S.r.l.
