KEY UNDERKIT24V 2x UND24,1x CT-14A,1x RX4,1x FT-32,2x SUB-44WR,1x LED24 sada pre podzemný pohon do 3,5m / krídlo 24V
Popis produktu:
Prevodové motory UNDER sú určené na inštaláciu v systémoch pre automatizácia brán s krídlovými dverami. UNDER je podzemný elektromechanický pohon KEY Automation pre krídlové brány do šírky jedného krídla max. 3,5 m, napájanie motorov 24V verzia. Vodotesné prevedenie pohonu v oceľovej základovej schránke zaručuje dlhodobú funkčnú spoľahlivosť. Bezpečnosť proti odcudzeniu pohonu je zaistená montážou pod úrovňou terénu konštrukciou brány. Podmienkou pre dlhú životnosť pohonu je dobre vykonaná drenáž.
- Pohon UNDER je vybavený veľmi tichou mechanikou, čo bolo dosiahnuté vďaka precíznej projekčnej činnosti a použitiu moderných materiálov.
- Konštrukciu pohonu tvorí pevná základňa z hliníku.
- Odblokovací systém je ergonomický, je účinný a ľahko prístupný.
- Záložná batéria (voliteľné príslušenstvo) je zabudovaná priamo v elektronike.
- k elektronike CT-14A je treba programovaciu jednotku DYL
Výhody:
- Technologicky vyspelé materiály odolné voči atmosférickým vplyvom.
- Redukcia pomocou mimoriadne veľkého vysoko výkonného ložiska.
- Mimoriadne tichá mechanika a robustné hliníkové telo.
- Tlakovo liate práškové lakovanie.
- S riadiacou jednotkou 24 Vdc CT14AB
- Uvoľňovací systém je ergonomický, efektívny a ľahko prístupný.

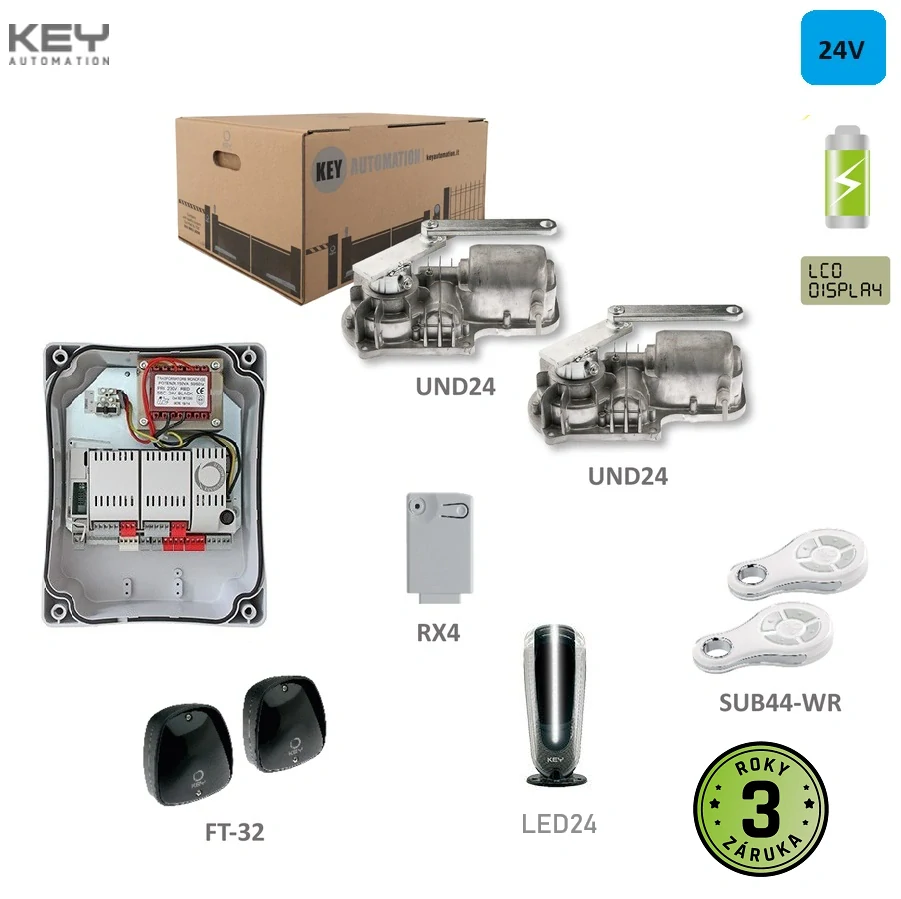

Zásielka obsahuje:
 | 2 ks | UNDER 24V motor |
 | 1 ks | CT14A elektronika |
 | 1 ks | RX4 Prijímač |
 | 1 ks | FT32 Fotobunka |
 | 2 ks | SUB-44WR Vysielač |
 | 1 ks | ECLIPSE maják |
 | Návod CT14A na stiahnutie TU | |
| Návod CF2 na stiahnutie TU |
Kompatibilné príslušenstvo:
| ECLIPSE maják |

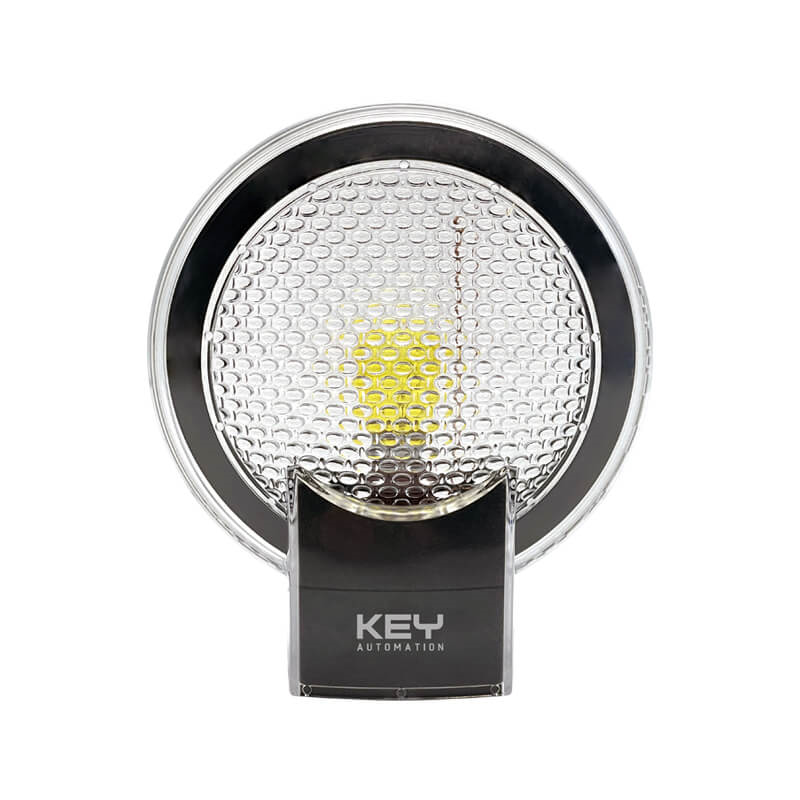

 | LUMY 24 maják |
 | HFL6 Maják |
| CT14A elektronika |
 | DYL programovacia jednotka |
| RX4 Prijímač |
 | KUBE bluetooth rozhranie |
| FT32 Fotobunka |
 | IQ GSM Kľúč |
 | WIFI ovládanie |
 | SEL M Kľúčový spínač |
| SUB-44WR Vysielač |
 | SUB-44R Vysielač |
 | PLAY4R Vysielač |
 | KBP nabíjacia batéria |
 | ELS-C Horizontálny elektrický zámok 12V |
 | OP100 kit na otváranie viac ako 100° |
 | CI Základová krabica |
 | CF2 Základová krabica |
 | Náhradné diely pre UNDER |
Technické informácie:
| Výrobca | KEY Automation |
|---|---|
| Riadiaca jednotka | CT14AB2F |
| Napájanie | 230 V |
| Verzia motora (24,230V) | 24 V |
| Príkon | 120 W |
| Sila | 250 N |
| Spotreba motora | 5 A |
| Typ brány | dvojkrídlová |
| Typ prevádzky | intenzívna |
| Stupeň ochrany | 67 IP |
| Pracovná teplota | -20 +55 °C |
| Inštalácia | podzemná |
| Dĺžka jedného krídla | 3,5 m |
| Plocha krídla - vzdušná výplň | 7 |
| Plocha krídla - plná výplň | 4 |
| Čas otvorenia na 90° | 18-25 s |
| Uhol max. otvorenia | 100 ° |
| Váha | 18,5 kg |
| Kusov v balení | 1 ks |
Limity použitia produktu
Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.
Výrobca: KEY Automation S.r.l.
