KEY RXM-23Y(433,92 MHz) externý prijímač 2-kanálový, pevný aj plávajúci kód

KEY 9 RXM-23Y

skladom



Číslo produktu: PRK 09
naša cena bez DPH: 36,25 €
naša cena s DPH (20 %):
43,50 €

do košíka:
  ks

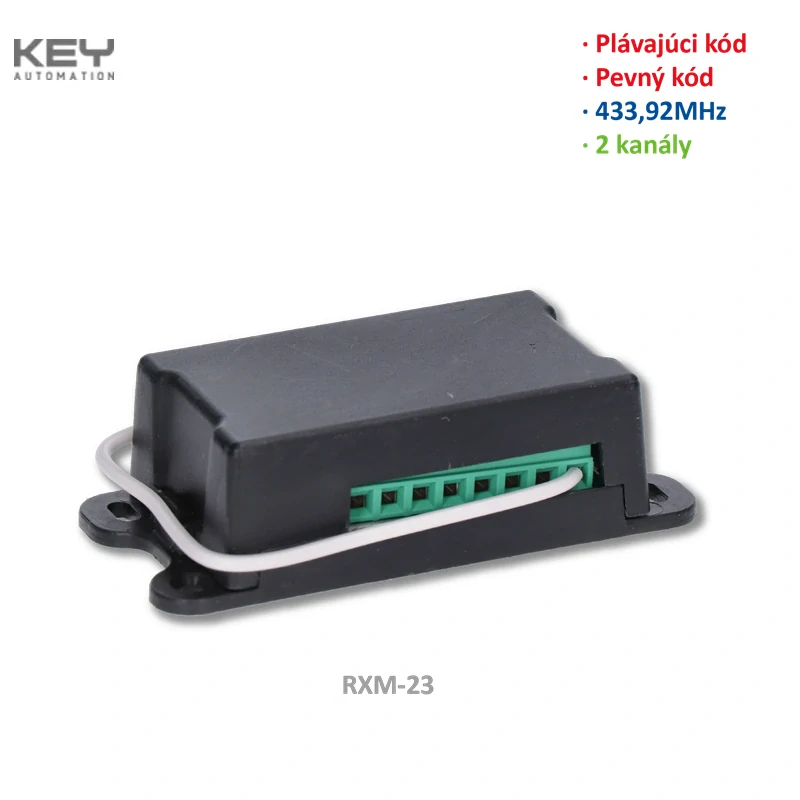

KEY RXM23Y (900RXM23Y) - univerzálny dvojkanálový externý príjímač s plávajúcim aj pevným kódom 433,92 MHz

Dvojkanálový (tzn. dvojtlačítkový) prijímač kompatibilný k ovládačom KEY s plávajúcim (ROLLING), aj pevným (FIX) kódom. S pomocou tohto prijímača môžte ovládať pomocou ovládaču značky KEY automatizované zariadenie inej značky.

Do pamäte prijímača môžte uložiť až 200 ovládačov.

Schéma prijímača KEY RXM23 (900RXM23) a elektrické zapojenie

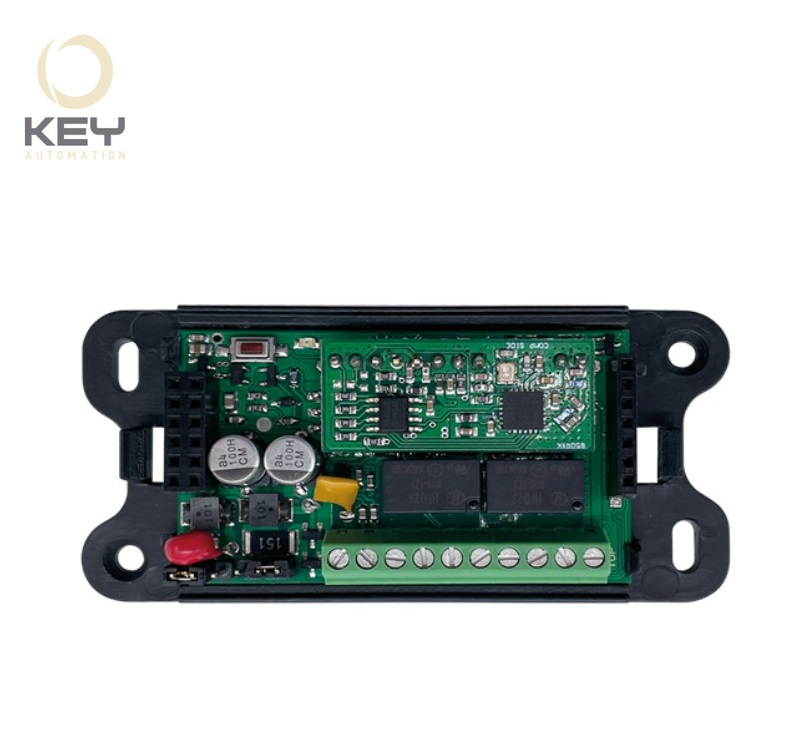

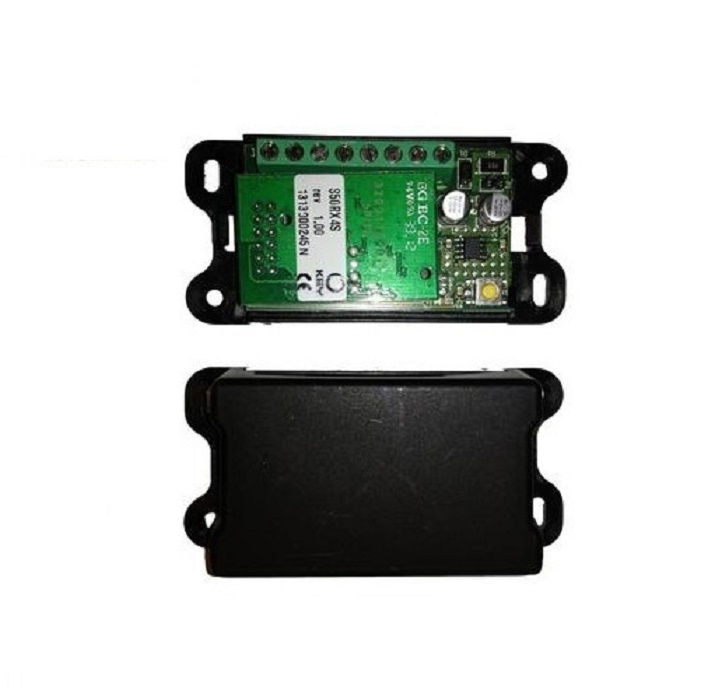

Prijímač KEY RXM23 obsahuje svorkovnicu pre napájanie, výstupy dvoch betoncionálových relé a vstup pre anténu. Ďalej obsahuje tlačidlo T1, LED diódu L1 a prepoj na výber spôsobu napájania.

Schéma externého prijímača KEY RXM23

Zariadenie je dodávané so svorkovnicou, do ktorej zavediete napájanie zdroju elektrickej energie (12V, alebo 24V jednosmerný, alebo striedavý prúd). Výber spôsobu napájania sa určuje pomocou prepoja podľa nasledujúceho obrázku:

 Výber napájania externého prijímača KEY RXM23

Párovanie ovládačov s prijímačom KEY RXM23

Prvé zapísané diaľkové ovládanie určuje typ kódovania, ktorý bude prijímač rozpoznávať. Jeho použitie NIE je teda univerzálne pre ovládače s pevným AJ plávajúcim kódom, ale pre ovládače s pevným ALEBO plávajúcim kódom. Po pripojení napájania do prijímača prijímač blikne:

1 dlhé bliknutie Pamäť je prázdna, tj. môžte do nej uložiť ovládač s pevným, aj plávajúcim kódom. Tento ovládač určí, aké kódovanie bude prijímač ďalej rozpoznávať (až do výmazu celej pamäte).
2 rýchle bliknutia Do prijímaču môžte ukladať ovládače iba s pevným kódom.
3 rýchle bliknutia Do prijímaču môžte ukladať ovládače iba s plávajúcim kódom. Napr. KEY Sub SUB-44R.

ZÁPIS OVLÁDAČU DO PAMÄTE PRIJÍMAČA POMOCOU TLAČIDLA NA PRIJÍMAČI

Upozornenie: po vstupe do fáze zapamätania ovládaču môžu byť uložené ľubovoľné ovládače (vysielače) v dosahu. Aby ste predišli nechcenému zápisu cudzieho ovládaču do pamäte, odpojte dočasne anténu, aby ste znížili dosah prijímača.

Proces zápisu do pamäte je nasledovný:

  1. Stlačte tlačidlo T1 na prijímači buď raz pre uloženie RELÉ 1, prípadne dvakrát pre uloženie RELÉ 2.
  2. LED dióda L1 na prijímači odpovie buď jedným bliknutím (pre RELÉ 1), alebo dvomi bliknutiami (pre RELÉ 2).
  3. V priebehu siedmych sekúnd stlačte tlačidlo na diaľkovom ovládaní a podržte ho aspoň dve sekundy.
  4. Pokiaľ zápis prebehol úspešne, LED dióda L1 urobí dlhé bliknutie.
  5. Pokiaľ chcete zapísať ďalší ovládač, pokračujte krokom 3., pokiaľ nie, počkajte sedem sekúnd, pokiaľ vyprší časový limit.

ZÁPIS OVLÁDAČU DO PAMÄTE PRIJÍMAČA POMOCOU UŽ SPÁROVANÉHO OVLÁDAČA - platí pre samokódovací ovládač

NOVÝ ovládač môže byť zapísaný do pamäte prijímača, aj bez manipulácie s prijímačom (ale v dosahu jeho antény). Potrebujete k tomu ale ovládač, ktorý už bol do pamäte prijímača zapísaný (tzn. STARÝ ovládač). Postup je nasledovný a kopíruje sa pre každé tlačidlo zvlášť:

  1. Stlačte tlačidlo na NOVOM ovládači aspoň na 5 sekúnd
  2. Stlačte tlačidlo na STAROM ovládači aspoň na 3 sekundy (ak bol krok 1 úspešný, prijímač by nemal reagovať pohybom brány, inak začnite znovu a držte v kroku 1. dlhšie)
  3. Stlačte tlačidlo na NOVOM ovládači aspoň 3 sekundy
  4. Stlačte tlačidlo na STAROM ovládači aspoň na 3 sekundy
  5. Počkajte 7 sekúnd a vyskúšajte NOVÝ ovládač (resp. dané tlačidlo)

VYMAZANIE OVLÁDAČU Z PAMÄTE PRIJÍMAČA

Postup vymazania ovládaču z pamäte je nasledovný:

  1. Stlačte tlačidlo na prijímači a podržte ho aspoň 3 sekundy, resp. držte až kým sa rozsvieti LED dióda L1. Potom ho pustite.
  2. Do siedmich sekúnd od rozsvietenia stlačte a držte tlačidlo na ovládači, ktorý chcete vymazať až kým LED dióda L1 zhasne. Potom ho pustite.
  3. Približne po jednej sekunde začne LED dióda na prijímači blikať v polsekundových intervaloch.
  4. Stlačte tlačidlo T1 na prijímači.
  5. Pokiaľ vymazanie prebehlo úspešne, LED dióda L1 urobí dlhé bliknutie.
  6. Počkajte 7 sekúnd

VYMAZANIE CELEJ PAMÄTE PRIJÍMAČA

Postup výmazu CELEJ pamäte je nasledovný:

  1. Stlačte tlačidlo T1 na prijímači a držte, než sa rozsvieti LED dióda L1 (približne za 3 sekundy), stále držte až LED dióda L1 zhasne (približne za 3 sekundy) a potom ho pustite.
  2. Približne po jednej sekunde začne LED dióda sama od seba blikať v sekundových intervaloch.
  3. Presne na tretie bliknutie stlačte tlačidlo T1 na prijímači.
  4. Pokiaľ vymazanie prebehlo úspešne, LED dióda L1 urobí dlhé bliknutie.

Technické vlastnosti prijímača KEY RXM23

Kódovanie - FIX
- ROLLING
Kompatibilné ovládače - SUB
- ORION
Napájanie - 12V AC/DC
- 24V AC/DC
Odber (minimálny) 18 mA
Odber (maximálny) 44 mA
Príkon 1W
Frekvencia 433,92 MHz
Anténa 50Ω
Citlivosť -108 dB
Počet relé 2 relé
Kontakt pre normálne rozopnuté relé max. 1A a 24Vdc
Prevádzková teplota -20 až +55 °C
Ochranná trieda IP30
Rozmery 82×25×42 mm (š×h×v)
Hmotnosť 55 g

Záruka: 24 mesiacov

Výrobca: KEY Automation S.r.l.
