KEY RAY 2524 samostatný pohon pre krídlovú bránu do 2.5m

Samostatný pohon

do 2,5 m prechod KEY RAY 2524 samostatný pohon pre krídlovú bránu do 2.5m/krídlo Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o... celý popis
Dostupnosť
Skladom
príplatok za váhu do 20 kg
2,00 €
226,63 €
188,86 €
bez DPH
ks
Číslo produktu:9 RAY2524
Výrobca:Key
Šírka prejazdu:do 2,5 metrov
Kompletné špecifikácie

do 2,5 m prechod

KEY RAY 2524 samostatný pohon pre krídlovú bránu do 2.5m/krídlo

Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Diódové osvetlenie na tomto pohone RAY je dizajnovou, ale ja fukčnou časťou nového radu pohonov. Nočné osvetlenie je možné použiť pri otváraní, alebo aj počas noci na osvetlenie vchodu do domu.

Elektromechanický nevratný pohon pre krídlové brány s krídlom až do 2,5 m, 24 V DC

- stavané LED svetlá v prednej časti motora,  osvieti krídlo brány vstupu a definujú šírku priechodu v noci,

- použité vysoko- technologické materiály odolné voči poveternostným podmienkam,

- manuálne odomknutie možné pomocou Sub vysielača,

- maximálna bezpečnosť pri detekcii prekážok,

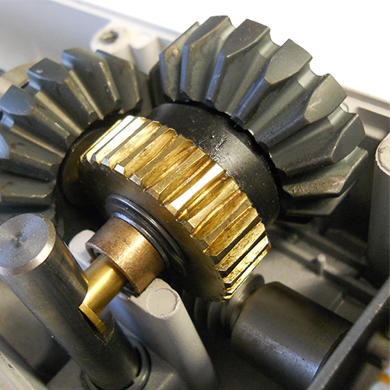

- extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka

- telo má UV-odolné plastové kryty,

- usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,

- jednoduchý a veľmi užívateľsky prívetivý.

KEY RAY 2224

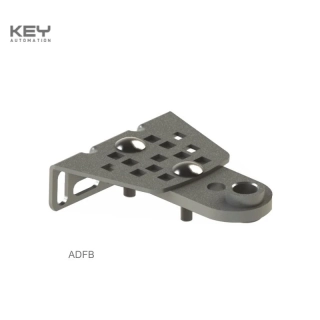

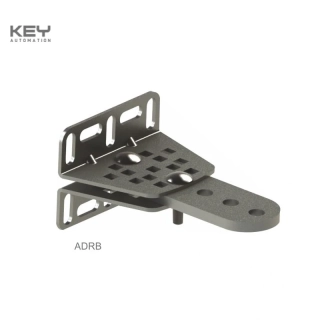

Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.

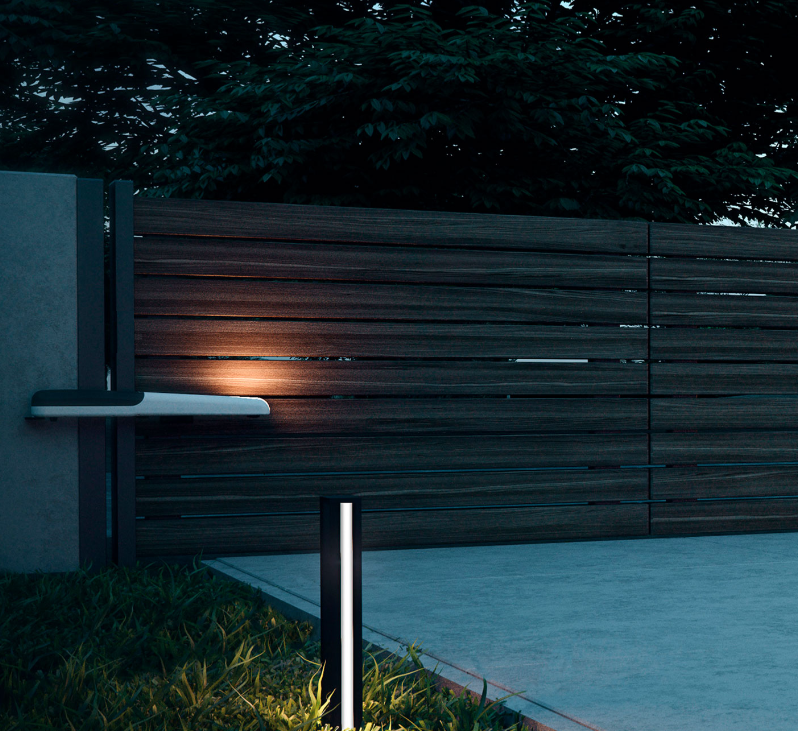

Systém nočného osvetlenia

key ECLIPS

Technické parametre

Stupeň ochrany44 IP
Pracovná teplota-20 +55 °C
Riadiaca jednotkaA14
Verzia motora (24,230V)24
Sila1500 N
Inštalácianadzemná
Plocha krídla - vzdušná výplň5
Čas otvorenia na 90°10 s
Typ prevádzkyintenzívna
VýrobcaKEY Automation
Napájanie230 V
Príkon85 W
Spotreba motora3,5 A
Dĺžka jedného krídla2,5 m
Typ brányjednolrídlová
Uhol max. otvorenia120 °
Váha8 kg

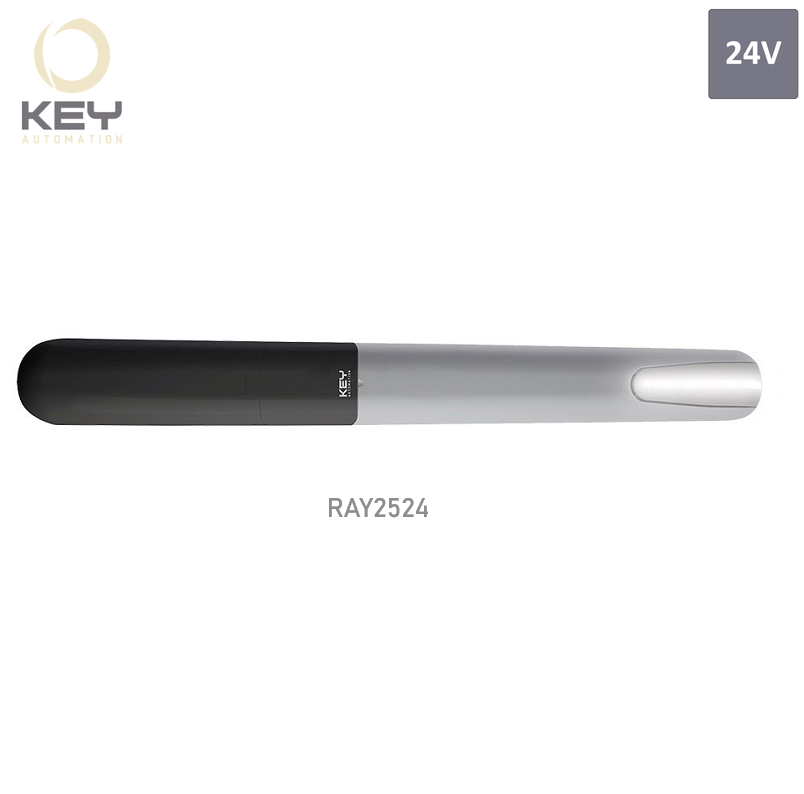

RAY 2524

Limity použitia produktu

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON



KEY RAY 2524 parametre

Otváranie smerom dnu:

Key RAY

Otváranie brány smerom von:

RAY 2524

POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.

Znázornenie hodnôt "A" a "B"

A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.

KEY RAY 2224


Obr.5.1A

C

E

 Obr.5.1B

C

E

130480                      ≥190 560
120490  180 570
110500  170580
100510  160590
 90520  150 600
 80530  140 610
 70540
 60550
 50560
 40570
 0-30580

Rozmery:

Key Ray 2224 rozmer

Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.

ELEKTRONIKA A 14 pre motory RAY2225

KEY A14A

Nová riadiaca jednotka generácia "One For All" na ovládanie všetkých automatizácií 24VDC.

Night Light systém pre riadenie LED svetla v nočných hodinách.

  • Možnosť kombinovať napájacie moduly podľa inštalácie (1 alebo 2 motory);
  • Rovnaké programovanie pre rôzne systémy;
  • Široký displej v rôznych jazykoch programovnia, aj motor a  prijímače;
  • Kompatibilný s hlavnými systémami;
  • Amperometrická detekcia prekážky počas  behu s inverziou;
  • Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní.
  • Chodec - programovateľné automatické zatváranie;
  • Samostatné OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup;
  • Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2;
  • Vstupy a bezpečnostné zariadenia s LED vizualizáciu;
  • Voliteľné skúšky pre bezpečnostné okraje, LED stropné svietidlo výstup;
  • Indikátor otvorenie brány;
  • Plug-in programovateľný rádiový prijímač 4 kanály;
  • Pre motory s alebo bez snímača;
  • Blikajúce svetelný s výkonným indikátorom;
  • Elektro - zámok výstup;
  • Battery back-up možnosti.
