KEY RAY 4024 RAY samostatný pohon pre krídlovú bránu do 4m/ krídlo; 24V, 120W, 2000N
- Kompletné špecifikácie
- Na stiahnutie
- Súvisiaci tovar5
- KEY RAY 4024 RAY samostatný pohon pre krídlovú bránu do 4m/ krídlo; 24V, 120W, 2000NSkladom247,380 €206,150 € bez DPH

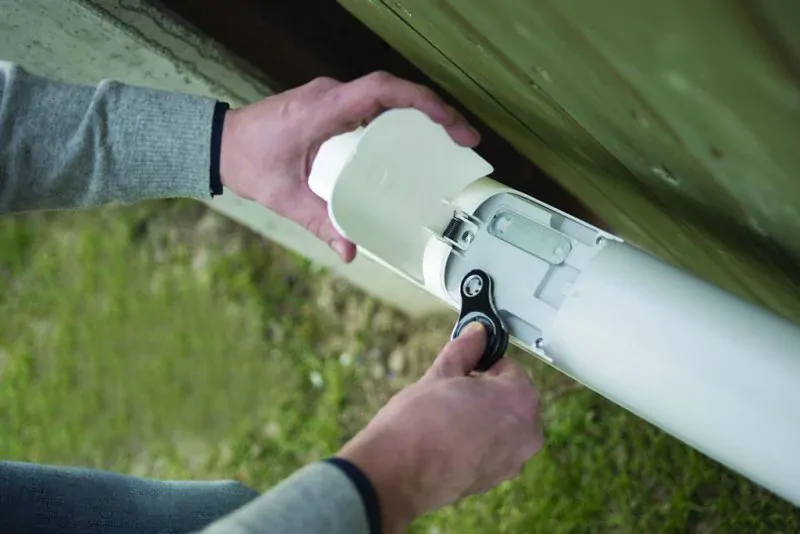

KEY RAY 4024 RAY samostatný pohon pre krídlovú bránu do 4m/ krídlo; 24V, 120W, 2000N
Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia..Tento motor má nočné osvetlenie.
Sada obsahuje:
 | 1ks | RAY pohon 4024- motor pre krídlové brány do 4 m |
 | 1ks | Predná a zadná konzola + kľúč odblokovania |
Ak nemáte DYL programovaciu jednotku, tak je ju nutné si ju objednať. !!!
Príslušenstvo pre RAY 4024
Návody:
| KEY CT14AB2 elektronika návod |  |
| KEY RAY4024 motor - návod |  |
Programovanie motorov:
Technické parametre:
| Výrobca | KEY Automation |
|---|---|
| Riadiaca jednotka | CT-14AB2 |
| Napájanie | 230 V |
| Verzia motora (24,230V) | 24 V |
| Príkon | 120 W |
| Sila | 2000 N |
| Spotreba motora | 5 A |
| Typ brány | dvojkrídlová |
| Typ prevádzky | intenzívna |
| Stupeň ochrany | 44 IP |
| Pracovná teplota | -20 +55 °C |
| Inštalácia | nadzemná |
| Dĺžka jedného krídla | 4 m |
| Plocha krídla - vzdušná výplň | 8 |
| Čas otvorenia na 90° | 20-25 s |
| Uhol max. otvorenia | - ° |
| Váha | 17.63 kg |
| Kusov v balení | 1 ks |
Pre naprogramovanie je nutné si k tomuto pohonu dokúpiť programovaciu jednotku 9 DYL.
Limity použitia produktu
Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON
Otváranie smerom dnu:
Otváranie brány smerom von:
POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.
Znázornenie hodnôt "A" a "B"
A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.
Obr.5.1A | C | E | Obr.5.1B | C | E | |
| 130 | 480 | ≥190 | 560 | |||
| 120 | 490 | 180 | 570 | |||
| 110 | 500 | 170 | 580 | |||
| 100 | 510 | 160 | 590 | |||
| 90 | 520 | 150 | 600 | |||
| 80 | 530 | 140 | 610 | |||
| 70 | 540 | |||||
| 60 | 550 | |||||
| 50 | 560 | |||||
| 40 | 570 | |||||
| 0-30 | 580 | |||||
Rozmery:
Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.
ELEKTRONIKA A 14 pre motory RAY2225
- Nová riadiaca jednotka generácia "One For All" na ovládanie všetkých automatizácií 24VDC.
Night Light systém pre riadenie LED svetla v nočných hodinách.
