KEY RAY2224, 2x RAY2224 bez LED (24V, 85W, 1500N), 1x CT-20224 so zabudovaným príjmačom, 2x SUB-44R, pre dvojkrídlovú bránu do 3m/ krídlo,
- Novinka
- Kompletné špecifikácie
- Na stiahnutie
- Súvisiaci tovar5
- KEY RAY2224, 2x RAY2224 bez LED (24V, 85W, 1500N), 1x CT-20224 so zabudovaným príjmačom, 2x SUB-44R, pre dvojkrídlovú bránu do 3m/ krídlo,Skladom422,50 €352,08 € bez DPH
Popis:
KEY RAY2224, 2x RAY2224 bez LED (24V, 85W, 1500N), 1x CT-20224 so zabudovaným príjmačom, 2x SUB-44R, pre dvojkrídlovú bránu do 3m/ krídlo, nie je potrebný DYL programátor
Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Doporučená dĺžka krídla je 2,5m a váha do 150kg. Tento motor nemá nočné osvetlenie.
Popis:
- použité vysoko- technologické materiály odolné voči poveternostným podmienkam,
- manuálne odomknutie možné pomocou Sub vysielača,
- maximálna bezpečnosť pri detekcii prekážok,
- extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka
- telo má UV-odolné plastové kryty,
- usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,
- jednoduchý a veľmi užívateľsky prívetivý.

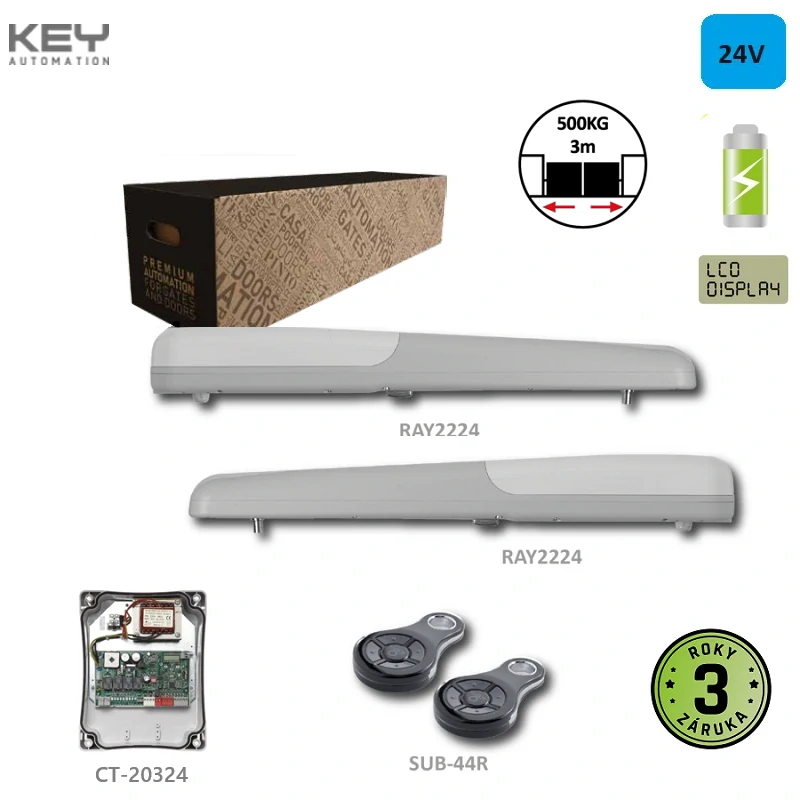

Sada obsahuje:
RAY 2224V - motor pre krídlové brány do 2,5m | 2 ks |  |
| Predná a zadná konzola + kľúč odblokovania | 2+2 |  |
| 1 ks |  | |
| SUB-44R - vysielač | 2 ks |  |
Príslušenstvo pre RAY 2224:
Návody:
| KEY CT202 24 elektronika návod |  |
| KEY RAY2224 motor - návod |  |
| KEY RX4 prijímač - návod | |
| KEY FT 32 fotobunky - návod | |
Technické parametre:
| Dĺžka jedného krídla | 2,5 m |
|---|---|
| Typ brány | dvojkrídlová |
| Plocha krídla - vzdušná výplň | 5 |
| Čas otvorenia na 90° | 18-25 s |
| Spotreba motora | 3,5 A |
| Stupeň ochrany | 44 IP |
| Pracovná teplota | -20 +55 °C |
| Typ prevádzky | intenzívna |
| Výrobca | KEY Automation |
| Napájanie | 230 V |
| Príkon | 85 W |
| Inštalácia | nadzemná |
| Riadiaca jednotka | CT-20224 |
| Verzia motora (24,230V) | 24 |
| Sila | 1500 N |
| Uhol max. otvorenia | - ° |
| Váha | 18.344 kg |
Limity použitia produktu
Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu KEY EXRB konzola pre otváranie smerom VON.
Otváranie smerom dnu:
Otváranie brány smerom von:
POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.
Znázornenie hodnôt "A" a "B"
A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.
Obr.5.1A | C | E | Obr.5.1B | C | E | |
| 130 | 480 | ≥190 | 560 | |||
| 120 | 490 | 180 | 570 | |||
| 110 | 500 | 170 | 580 | |||
| 100 | 510 | 160 | 590 | |||
| 90 | 520 | 150 | 600 | |||
| 80 | 530 | 140 | 610 | |||
| 70 | 540 | |||||
| 60 | 550 | |||||
| 50 | 560 | |||||
| 40 | 570 | |||||
| 0-30 | 580 | |||||
Rozmery:
Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.
CT-202 24 elektronika pre dva 24V pohony
Riadiaca jednotka CT 202 24 je najmodernejším a efektívnym systémom pre ovládanie pohonov od KEY Automation. CT202 24 má displej, ktorý umožňuje jednoduché programovanie a konštantné sledovanie stavu vstupov.
- Široký displej ;
- Kompatibilný s hlavnými systémami;
- Ampermetrická detekcia prekážky počas behu s inverziou;
- Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní.
- Chodec - programovateľné automatické zatváranie;
- Samostatné OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup;
- Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2;
- Vstupy a bezpečnostné zariadenia s LED vizualizáciu;
- rádiový prijímač integrovaný na karte - 4 kanály;
- Pre 24V motory;
- Elektro - zámok výstup;
