- KEY RAY4000.1 -1x RAY4000-230V,280W,2000N,1x SUB-44R,1x CT-202,1x RX4,1pár FT-32Skladom421,10 €350,92 € bez DPH
4 m prechod
KEY RAYKIT 4000 pre jednokrídlovú bránu do 4 m/ krídlo, 1x RAY4000 (230V, 280W, 2000N), 1x SUB-44R, 1x CT-202, 1x RX4, 1 pár FT-32 , nie je potrebný DYL

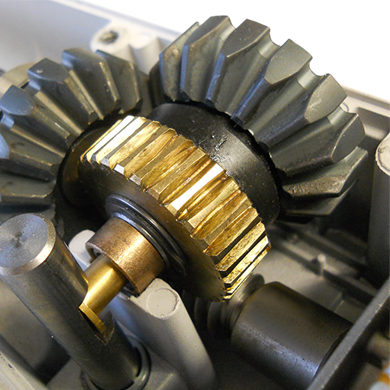

Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Doporučená dĺžka krídla je do 4m a váha do 300kg.Tento motor nemá nočné osvetlenie. Nočné osvetlenie je možné použiť len pri 24 V prevedení, 230V motor nemá nočné osvetlenie.
Táto sada nemá nočné osvetlenie.

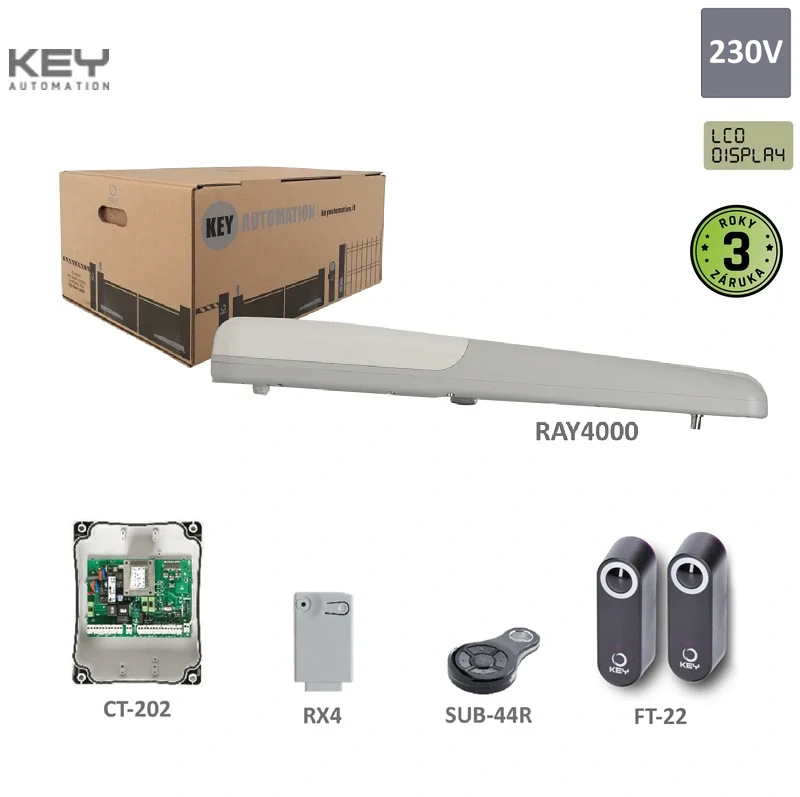

Sada obsahuje:

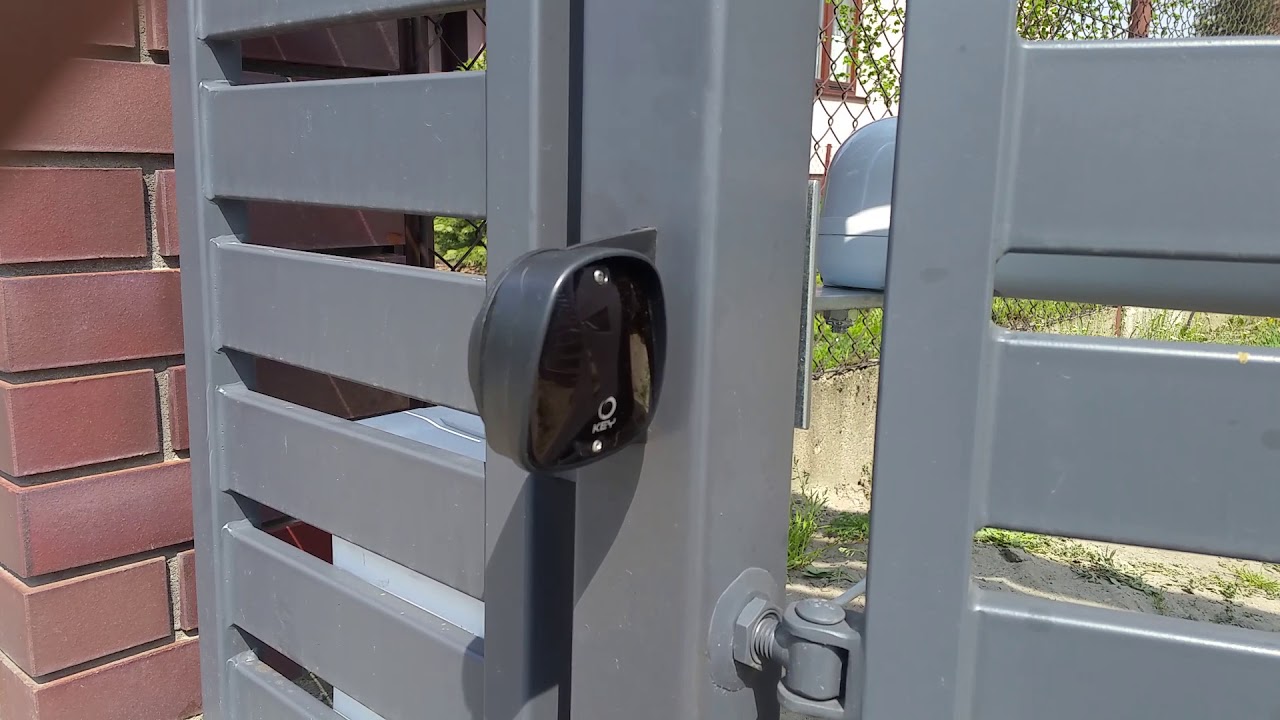

1 ks | ![]() | |
Predná a zadná konzola + kľúč odblokovania | 1 ks | ![]() |
1 ks | ![]() | |
RX4 - prijímač | 1 ks | ![]() |
SUB-44R - vysielač | 1 ks | ![]() |
FT-32 - fotobunky | 1 pár | ![]() |
Príslušenstvo pre RAY 4000
![]() | |
![]() | |
![]() | |
SEL M | ![]() |
PLAY4R - vysielač | ![]() |
SUB-44R - vysielač | ![]() |
FCRAY mechanický doraz | ![]() |
EXRB konzole pre otváranie smerom VON | ![]() |
ELS-C Horizontálny elektrický zámok 12V | ![]() |
Návody:
KEY CT202 elektronika návod | ![]() |
KEY RAY4000 motor - návod | ![]() |
KEY RX4 prijímač - návod | ![]() |
KEY FT 32 fotobunky - návod | ![]() |
Technické parametre:
Výrobca | KEY Automation |
---|---|
Motor | RAY4000 |
Riadiaca jednotka | CT-202 |
Napájanie | 230 V |
Verzia motora (24,230V) | 230 V |
Príkon | 280 W |
Sila | 2000 N |
Spotreba motora | 1,2 A |
Typ brány | dvojkrídlová |
Typ prevádzky | bežná |
Stupeň ochrany | 44 IP |
Pracovná teplota | -20 +55 °C |
Inštalácia | nadzemná |
Dĺžka jedného krídla | 4 m |
Plocha krídla - vzdušná výplň | 8 |
Plocha krídla - plná výplň | 5 |
Čas otvorenia na 90° | 20-25 s |
Uhol max. otvorenia | - ° |
Váha | 18.344 kg |
Kusov v balení | 1 ks |
Limity použitia produktu
Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON
Otváranie smerom dnu:
Otváranie brány smerom von:
POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.
Znázornenie hodnôt "A" a "B"
A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.
Obr.5.1A | C | E | Obr.5.1B | C | E | |
130 | 480 | ≥190 | 560 | |||
120 | 490 | 180 | 570 | |||
110 | 500 | 170 | 580 | |||
100 | 510 | 160 | 590 | |||
90 | 520 | 150 | 600 | |||
80 | 530 | 140 | 610 | |||
70 | 540 | |||||
60 | 550 | |||||
50 | 560 | |||||
40 | 570 | |||||
0-30 | 580 |
Rozmery:
Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené" je súčasťou motora.

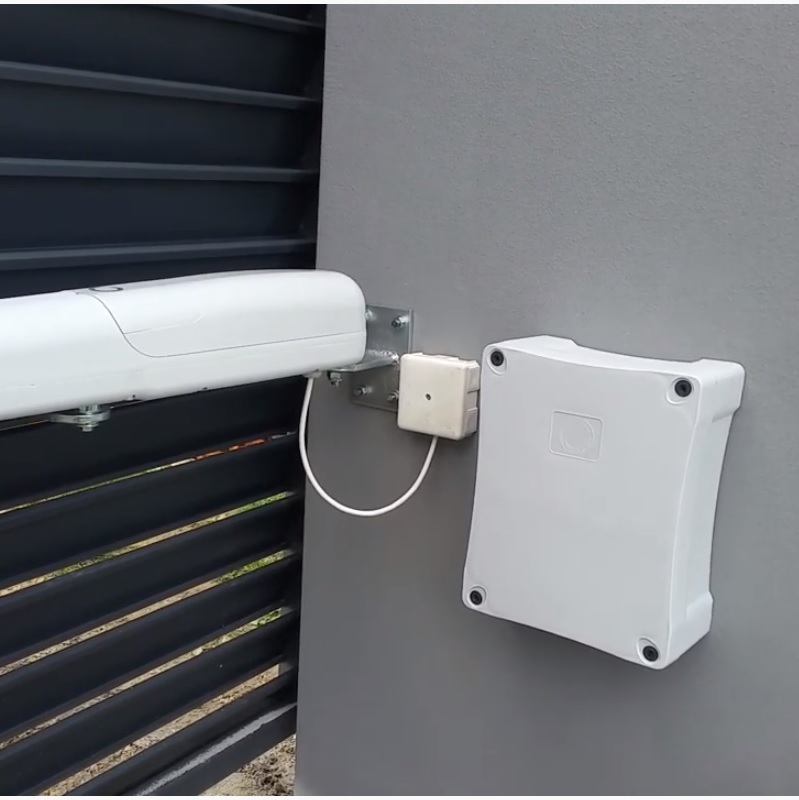

Riadiaca jednotkaCT - 202 pre dva 230V motory
- Amperometrická detekcia prekážky počas behu,
- Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní,
- Chodec - programovateľné automatické zatváranie OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup,
- Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2 vstupy a bezpečnostné zariadenia LED vizualizácie,
- Blikajúcí svetelný výstup pre pevné alebo blikajúce LED stropné svietidlo,
- Programovateľný electrolock alebo silový kontakt (5Amp),
- Regulácia tlaku pre hydraulické motory,
- 3 miestny displej,
- Voliteľné fototest,
- Voliteľné skúšky pre bezpečnostné okraje,
- Nový plug-in rádiový prijímač 4 kanály RX4X.

Záruka: 24 mesiacov
Výrobca: KEY Automation S.r.l.
Máte otázky ohľadom tohto výrobku? Kontaktujte nás: počas pracovných dní od 8:00 do 16:30 na čísle: 0902 331 936 alebo pohonydando@gmail.com
