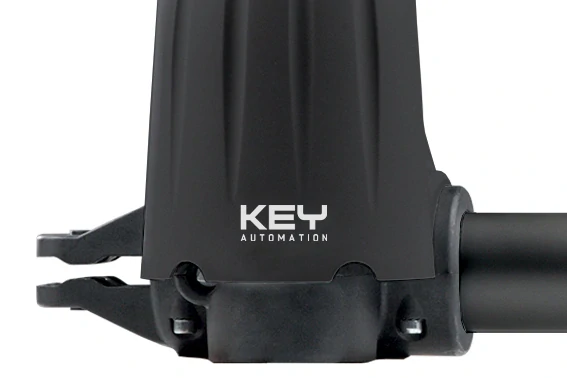

KEY STAR3224 pravý pohon pre jednokrídlovú bránu do 2m/ krídlo, 1x STAR3224-P, 1x CT-20224, 1 pár FT-32, 1x SUB-44R
- Novinka
- Kompletné špecifikácie
- Na stiahnutie
- Súvisiaci tovar4
- KEY STAR3224 pravý pohon pre jednokrídlovú bránu do 2m/ krídlo, 1x STAR3224-P, 1x CT-20224, 1 pár FT-32, 1x SUB-44RSkladom323,60 €269,67 € bez DPH
KEY STAR3224 pravý pohon pre jednokrídlovú bránu do 2m/ krídlo, 1x STAR3224-P, 1x CT-20224, 1 pár FT-32, 1x SUB-44R,
Nové motory od spoločnosti KEY pre dvojkrídlové brány ktoré umožňujú otváranie ľahkých krídiel až do maximálnej dĺžky 3m/200kg. Motory sú napájané 24 Vdc, ktoré riadi riadiaca jednotka CT 202 24, ktorá je najmodernejším a veľmi efektívnym systémom pre ovládanie pohonov od KEY Automation.
- jednoduché spomalenie a nastavenie otvorenej koncovej polohy,
- mechanické diely sú dobre chránené pred vonkajšími vplyvmi,
- elektromechanický nereverzný pohon pre krídlové brány,
- dostupné náhradné diely,
- dispozícii na KIT.
Sada obsahuje:
 | 1 ks | PS-3024-R - motor pravý |
 | 1 ks | Inštalačné príslušenstvo |
 | 1 ks | CT-20224 - skrinka s elektronikou |
 | 1 ks | FT32 Fotobunka |
 | 1 ks | SUB-44R - vysielač |
 | CT20224 návod na stiahnutie TU | |
| STAR3024 návod na stiahnutie TU |
Kompatibilné príslušenstvo PS3024:
Návody:
| KEY CT20224 elektronika návod |  |
| KEY STAR3024 motor - návod |  |
| KEY FT 32 fotobunky - návod | |
Technické parametre:
| Motor | PS 3024 | |
| elekronika | CT-20224 | |
| napätie | Vdc | 24 |
| výkon | W | 120 |
| spotreba motora | A | 5 |
| stupeň krytia | IP | 54 |
| axiálna sila | N | 1400 |
| pracovný cyklus | % | 80 |
| stupeň otvorenia | Max | 90/120 |
| otváracia doba pri 90 ° | nastaviteľný | |
| pracovná teplota | °C | 20° + 55° |
| hmotnosť | kg | 3 (1ks) |
| maximálna dĺžka krídla | m | 3 |
| doba otvorenia na 90 | s | 20 |
| záruka | 24 mesiacov | |
| typ dorazu | mechanický |
Potrebné mechanické koncové dorazy.
Limity použitia produktu
Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.
Pre veterné oblasti sa odporúčajú 230V motory.
Rozmery:
CT-202 24 elektronika pre dva 24V pohony
Riadiaca jednotka CT 202 24 je najmodernejším a efektívnym systémom pre ovládanie pohonov od KEY Automation. CT202 24 má displej, ktorý umožňuje jednoduché programovanie a konštantné sledovanie stavu vstupov.
- Široký displej ;
- Ampermetrická detekcia prekážky počas behu s inverziou;
- Vstupy a bezpečnostné zariadenia s LED vizualizáciu;
- Kompatibilný s hlavnými systémami;
- Samostatné OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup;
- Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní.
- Chodec - programovateľné automatické zatváranie;
- Elektro - zámok výstup;
- Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2;
- rádiový prijímač integrovaný na karte - 4 kanály;
- Pre 24V motory;
