  1. Úvod
  2. Pohony pre posuvné brány
  3. CAME BX704AGS - 1x BX-704GS, 1x ZBX7N-7, 1x DIR-10, 1x AF-43-S, 1x ATO4EE, 4x CREM-P, sada do 400 kg

CAME BX704AGS - 1x BX-704GS, 1x ZBX7N-7, 1x DIR-10, 1x AF-43-S, 1x ATO4EE, 4x CREM-P, sada do 400 kg

CAME BX704AGS - 1x BX-704AGS,  1x ZBX7N, 1x DIR-10, 1x AF-43-S, 1x ATO4EE 2, 4x CREM-P, sada do 400 kg Came BX704AGS je aktualizovaná verzia predošlý... celý popis
Dostupnosť
Skladom
príplatok za váhu do 20 kg
2,00 €
373,00 €
310,83 €
bez DPH
ks
Číslo produktu:BX704AGS KIT ZH
Výrobca:Came
Kompletné špecifikácie

CAME BX704AGS - 1x BX-704AGS,  1x ZBX7N, 1x DIR-10, 1x AF-43-S, 1x ATO4EE 2, 4x CREM-P, sada do 400 kg

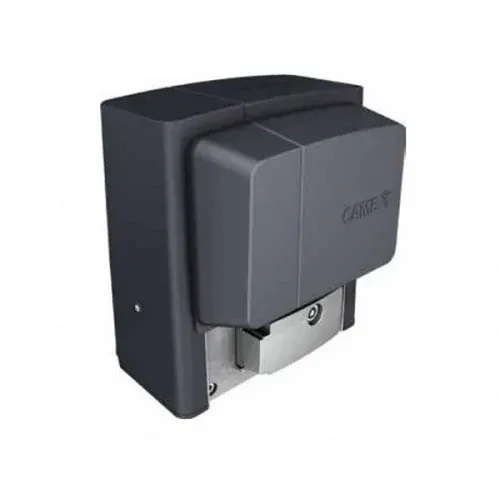

Came BX704AGS je aktualizovaná verzia predošlých pohonných posuvných dverí BX-74.

Pohon CAME pre posuvné brány max. 400kg (doporučená váha samonosnej brány 150kg, kolieskovej 250kg)

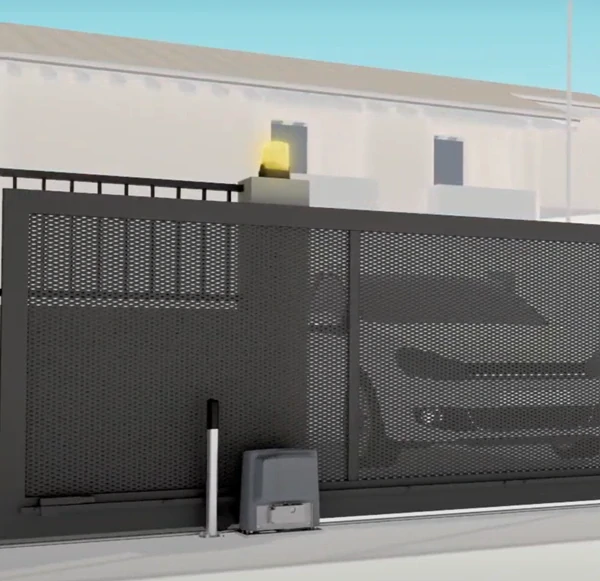

Pohon BX704AGS je určený na automatizáciu posuvných brán domácich spotrebičov s hmotnosťou do 400 kg a dĺžkou až 14 metrov s napájaním 230 V motora. Výrobca poskytuje 30% intenzity pohonu, čo je typické pre automatizáciu brány pre domácnosť alebo brány na objekty na iné účely s nízkou intenzitou používania.

Dodávané spolu s riadiacou doskou ZBX7N, snímač, ktorý poskytuje funkciu monitorovania pohybu brány a detekcie prekážok, mechanické koncové spínače.

Model inovoval všetky úspešné technické riešenia predchádzajúceho modelu, ktoré poskytli obrovskú popularitu jednotkám BX-74 a aktualizované dizajnové a dodatočné inovatívne riešenia prinesú zákazníkom s vysokými požiadavkami na automatizáciu posuvných brán.

Vnútorný priestor pohonu vám umožňuje jednoducho umiestniť širokú škálu doplnkových doplnkov, ktoré poskytujú výrazne zvýšený potenciál automatického pohonu posuvných brán.

  • spoľahlivé mechanizmy a elektronika;
  • "Bez šumu" pohonu;
  • moderný dizajn;
  • vyrába sa výhradne v Taliansku.

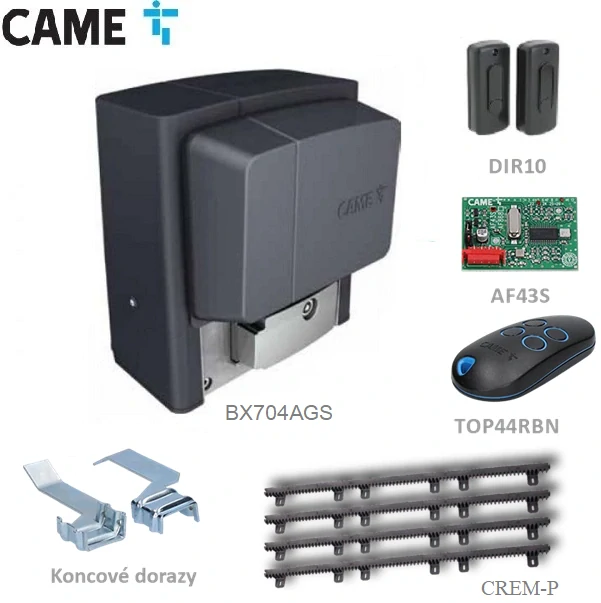

Sada obsahuje:

Came ZBX7041 ks BX704 AGS motor s elektronikou ZBX7N
Came príslušenstvo1 set Príslušenstvo k inštalácii
Came AF43S1 ks AF43-S karta prijímača
Came Dir 101 pár DIR10 fotobunka
Came ATO4EV1 ks ATO4 EV vysielač
HREBEN4 ks CREM-P Ozubený hrebeň



Kompatibilné príslušenstvo:

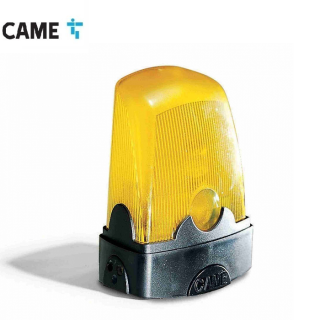

Came Cled230 KLED230V maják
 TOP-A43N anténa 433MHz
Came TOP432EE TOP432EE vysielač
TOP 434EE TOP434EE vysielač
Came TOPD2RBS vysielač 433-868MHz
CAME RE432M RE432M externý prijímač 433MHz
BSF BSF Brzdace zariadenie pre posuvné brány
IQ GSM kľúč IQ GSM Kľúč
WIFI ovládanie WIFI ovládanie
Came ZBX7N elektronika ZBX7N elektronika
HREBEN Ozubený hrebeň
Náhradné diely Náhradné diely - na dopyt


Výhody :

  • ovládanie až 250 používateľov (individuálne pridanie / odstránenie / výber funkcie diaľkového ovládania);
  • schopnosť prispôsobiť pohyb brány;
  • nastavenie aktuálnej citlivosti na detekciu prekážok počas pohybu brány;
  • spoľahlivé uzamknutie brány v zatvorenej polohe;
  • prítomnosť mechanických koncových spínačov;
  • možnosť jednoduchého pripojenia rôznych periférnych zariadení na výrazné rozšírenie funkcií automatizácie;
  • diagnostika, konfigurácia, správa prostredníctvom cloud služby Came Connect;
  • možnosť minimalizácie spotreby energie v pohotovostnom režime;
  • jednoduché pripojenie klávesnice alebo snímača vzdialenosti;

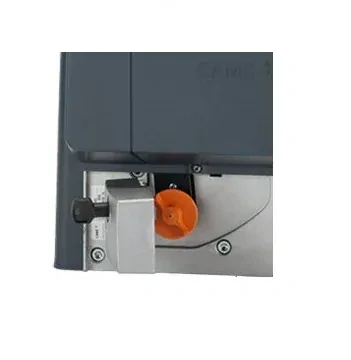

  • jednoduché a spoľahlivé odblokovanie pomocou špeciálneho kľúča v prípade výpadku prúdu;
  • automatická diagnostika všetkých bezpečnostných zariadení pred každým začiatkom cyklu brány;
  • moderný a multifunkčný ovládací panel ZBX7N s digitálnym displejom;
  • používanie komponentov kvality a kontrola montáže vo výrobe;
  • spoľahlivé mechanizmy a elektronika;
  • "Bez šumu" pohonu;
  • moderný dizajn;
  • sa vyrába výhradne v Taliansku.

Vlastnosti:

modelBX704AGSBX708AGS
Trieda ochranyIP 44
Napájacie napätie, V230230
Napájacie napätie motora, V230230
Napájanie, W420530
Rýchlosť jazdy, m / min10
Počet cyklov za hodinu17
Ťah (N)300800
Tepelná ochrana motora pri, ºС150
Rozsah prevádzkovej teploty, ºС-20 ° C až +55 ° C
Maximálna hmotnosť brány, kg400800
Hmotnosť,  kg15

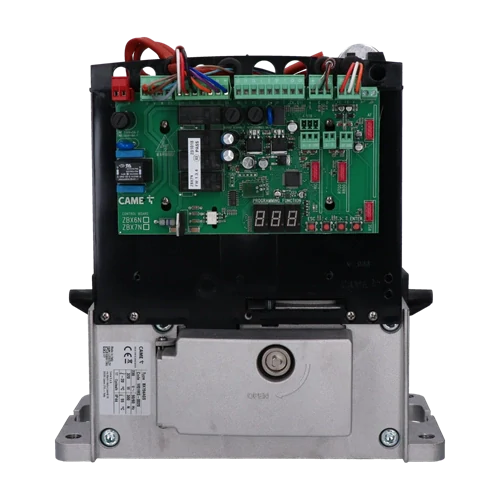

Schéma zapojenia:

1. Svorkovnica pre napájanie
2. Svorkovnica pre prevodový motor
3. Svorkovnica pre transformátor
4. Poistka karty
5. Svorkovnica pre príkazové a bezpečnostné zariadenia
6. Poistkové príslušenstvo
7. Svorkovnica pre modul RGP1
8. Terminálová doska snímača
9. Svorkovnica pre výber klávesnice
10. Svorkovnica pre mikrospínače koncových spínačov
11. Svorka svorkovnice antény
12. Konektor pre kartu AF
13. Svorkovnica pre volič transpondéra
14. Svorkovnica pre pripojené pripojenie alebo CRP
15. Konektor karty R700 / R800 / R900
16. Konektor karty RIO-CONN
17. Konektor pre kartu RSE
18. Tlačidlá programovania
19. Konektor karty pamäťovej karty
20. Zobrazenie
21. Prítomná LED napätia
22. Poistková vložka
 came zbx7n
Rozmery:
came bxt04ags

PRACOVNÉ CYKLY



BX704AGS

BX708AGS

Cykly za hodinu

17

Cykly  po sebe

6

Výpočet cyklov sa vzťahuje na štandardnú bránu s referenčnoudĺžkou (pozri typ použitia), inštalovaný pracovným spôsobom, bez mechanických konfliktova / alebo náhodné trenie, merané pri teplote okolia 20 ° C, ako je definované normou EN 60335-2-103.

Pre aplikácie s inými než štandardnými opatreniami si pozrite grafy.

came bx704ags
