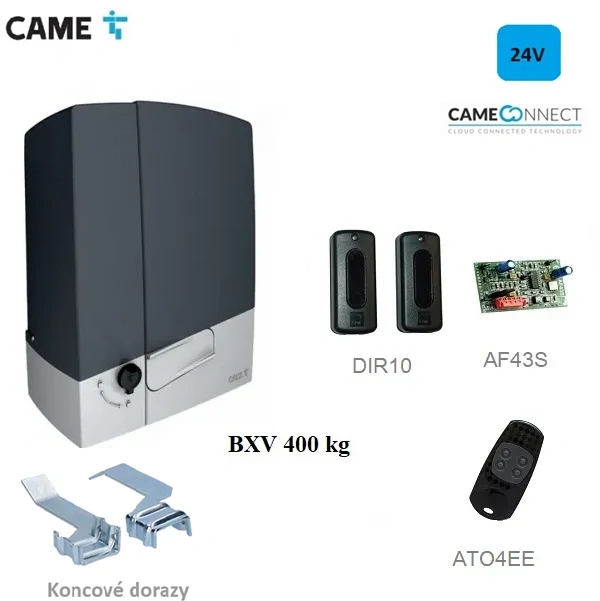

CAME BXV04AGS + AF43S + DIR10 + 2 x TOPD4RBS + KLED24 + KIAROS

Came set pre brány do 400kg a šírky 14m, rýchlosť otvárania 12m za sekundu,

popis: CAME BXV04AGS + AF43S + DIR10 + 2 x TOPD4RBS + KLED24 + KIAROS BXV4AGS motor 24V DC, na intenzívnu prevádzku, so zabudovanou elektronikou a enk... celý popis
Dostupnosť
Skladom
412,50 €
343,75 €
bez DPH
ks
Číslo produktu:8K01MS-003
Výrobca:Came
Kompletné špecifikácie

popis:

CAME BXV04AGS + AF43S + DIR10 + 2 x TOPD4RBS + KLED24 + KIAROS

BXV4AGS motor 24V DC, na intenzívnu prevádzku, so zabudovanou elektronikou a enkoderom pre brány do 400kg a šírky 14m, rýchlosť otvárania 12m za sekundu, RAL7024 sivý obal.

Dovoľujeme si Vás upozorniť, že pri pohonoch 24V s enkódermi prišlo k technicky výraznej evolúcii smerom k moderným a stále viac požadovaným smart technológiám ovládania a údržby zariadení cez Cloud aplikácie, či k zvýšeniu bezpečnosti a šetrenia energie v súlade s európskymi normami i pomocou bezdrôtového bezpečnostného príslušenstva a modulov pre aktiváciu funkcie „sleep mode“, či „stand-by“ atď…

Pri tejto novej sérii pohonov je úplne zmenená vnútorná štruktúra a kompozícia: elektronika v horizontálnej polohe, pre uľahčenie práce a na vytvorenie priestoru pre ukladanie modulov prídavného príslušenstva. Kryt elektroniky garantuje jej väčšiu ochranu, bez toho, aby spomaľoval inštalačnú fázu programovania a nastavovania funkcií. Vďaka multifunkčnému displeju elektroniky je programovanie ľahšie, presnejšie a s množstvom nových funkcií. Naviac je možné rozšíriť funkcie vďaka slotom pre prídavné karty a vytvorenému priestoru pre prídavné moduly príslušenstva k tejto novej sérii, priamo do interiéru motora. Spomedzi rôznorodého kompatibilného príslušenstva je potrebné vypichnúť CONNECT GW, jediný set gateway, ktorý svojim obsahom umožňuje pohonu pripojiť sa na sieť GSM, WIFI alebo LAN a byť kompletne riadený na diaľku, prostredníctvom CAME CONNECT.

Napríklad pri pohonoch SDN alebo SWN, v spojení s modulmi pre CAME CONNECT pripojenie, má montážnik možnosť vzdialeného prístupu nie len do nastavení pohonu a funkcií brány, ale aj dostávať upozornenia o počte vykonaných cyklov, či blížiaceho sa dátumu pravidelného servisu/údržby (ak mu to užívateľ povolí)…

Táto sada obsahuje:

BXV400 pohon s elektronikou, do 400 kg, 24V DC, šedý1 ks
AF-43S - prijímač1 ks
DIR-10 -  fotobunky 1 pár
TOPD4RBS 4 kanálový vysielač 433,9 - 868 MHz 2 ks

CAME 20TOPD4RBS

CAME CLED24 - výstražná blikajúca lampa 24V
1 ks
blikač 24V
KIAROS1 ks
Inštalačná sada k motoru1 set

Kompatibilné príslušenstvo:

blikač 24V
CAME KIARO24N - výstražná blikajúca lampa 24V
CAME Ozubený hrebeň s kovovou výstuhou

came_top432ee

TOP-432-EE -diaľkový ovládač
CAME 20TOPD4RBSTOPD4RBS 4 kanálový vysielač 433,9 - 868 MHz
ocelový hrebenHrebeň kovový

Technické údaje:

Rádiová frekvencia433,92 MHz
Kódovanie signáluPlávajúci kód
Dosah ovládača50-150 m (exteriér) / 35 m (interiér)
Rýchlosť otvárania12 m/min
Stupeň ochrany IPIP44
Zdroj napájania (V – 50/60 Hz)230 AC
Zdroj napájania motora (V – 50/60 Hz)24 DC
Odber prúdu (A)2,6A
Výkon (W)270
Odber v pohotovostnom režime5,5 W
Rýchlosť otvorenia / zatvorenia (m/min)12
Intenzita prevádzky (%)Intenzívna prevádzka
Ťažná sila (N)400
Maximálna hmotnosť brány400 kg
Maximálna šírka brány14 m
Prevádzková teplota motora (°C)-20 až +55
Tepelná ochrana motora (°C)
Modul ozubenia4
Rozmery290 x 160 x 363
Hmotnosť10,5 kg

Ďalšie informácie:

Typ balenia

kompletný set

Typ brány

posuvná

Výrobca

Came

Typ motora

CAME CONNECT

Hmotnostné a rozmerové obmedzenia:

Came BXV

Kompatibilné príslušenstvo.

Pred umiestnením kariet do príslušných konektorov, nadvihnite kryt elektroniky.

Bezpečnostné bezdrôtové príslušenstvo RIO

Vložte kartu RIO-CONN do príslušného konektoru na elektronike. Nastavte funkciu pripojenia bezdrôtového príslušenstva (F65, F66, F67 a F68). Zapojte bezdrôtové príslušenstvo (RIO-EDGE, RIO-CELL a RIO-LUX) podľa príslušných inštrukcií pribalených ku každému z týchto výrobkov.

Nová elektronika:

Ide o 2.generaciu pohonov BXV s vylepšeným núdzovým odblokovanim, novým dizajnom a vylepšenou funkcionalitou.

       Popis častí

  1. Svorky motora
  2. Svorky enkódera
  3. Svorky koncových spínačov
  4. Svorky ovládac. a bezpečn. príslušenstva
  5. Svorka antény
  6. Konektor AF karty prijímača
  7. Konektor karty Memory Roll
  8. Konektor karty R700/R800
  9. Konektor karty RSE
  10. Konektor karty RIO-CONN
  11. Displej
  12. Programovacie tlačidlá
  13. Svorka pre zdvojené alebo CRP pripojenie
  14. Svorka pre bezkontaktné snímače
  15. Svorka pre kódovú klávesnicu
  16. Konektor pre GSM modul
  17. Svorka pre RGP1 modul
  18. Svorka pre signalizačné zariadenia
  19. Poistka pre príslušenstvo
  20. Svorka napájania elektroniky
  21. Poistka napájania
  22. Svorka napájania

Programovanie cez štyri tlačidlá:

Rozmery:

Nové funkcie:

Came Connect: Motor je teraz pripojiteľný ku Cloudu, cez Came Connect. Použitím určených gateway modulov je od teraz možné vzdialene riadiť, nastavovať, kontrolovať a zobrazovať stav motora.

RIO System: Bezdrôtové príslušenstvo série Rio môže byť teraz riadené prostredníctvom karty 806SS-0040.

Kódové klávesnice a RFID snímače: nová elektronika umožňuje priame ovládanie kódových klávesníc, s použitím karty R800 a snímačov bezkontaktných kariet/čipov, s použitím karty R700.

Spárovaný režim: pomocou karty RSE je možné prepojiť 2 motory (jeden master a jeden slave). Nastavenia všetkých parametrov sa vykonávajú iba na elektronike jedného motora (master).

Nastavenie smeru pohybu: priamo v nastaveniach funkcií na elektronike je možné nastaviť a zmeniť smer otvárania brány, bez potreby meniť kabeláž.

Počítanie cyklov: vďaka funkcii „Počítania cyklov“ je možné zobraziť si na displeji elektroniky kedykoľvek počet vykonaných cyklov motora, čo uľahčuje údržbu a pravidelný servis systému.

Displej: displej a menu (7-segmentov) a programovacie tlačidlá na novej elektronike uľahčujú a urýchľujú nastavenia, či zmeny funkcií motora.

Šetrenie energie: pri neustále narastajúcom trende a požiadavkách na šetrenie energie, nová elektronika umožňuje, pomocou prídavného modulu RGP1, redukciu spotreby motora z 5 Watt na 0,5 Watt v stave pokoja (v režime stand-by).

Spätná aktualizácia: nakoľko nová elektronika poskytuje viacej možností a funkcií, je možná vďaka nej i spätná „aktualizácia“ starých pohonov, nainštalovaných v minulosti. V takomto prípade je potrebné objednať a vymeniť starú elektroniku za novú, pod objednávacím kódom náhradného dielu 88001-0063.
