KEY RAY 4024K, 2xRAY4024(24V,120W,2000N),2xSUB-44WR,1xCT-14AB2,1xRX4,1 párFT-32
- Novinka
- Kompletné špecifikácie
- Na stiahnutie
- KEY RAY 4024K, 2xRAY4024(24V,120W,2000N),2xSUB-44WR,1xCT-14AB2,1xRX4,1 párFT-32Skladom7 764,00 €6 470,00 € bez DPH
Popis
RAYKIT pre dvojkrídlovú bránu do 4m / krídlo, 2xRAY4024 (24V, 120W, 2000N), 2x SUB-44WR, 1x CT-14AB2, 1xRX4, 1 pár FT-32, 1x LED24

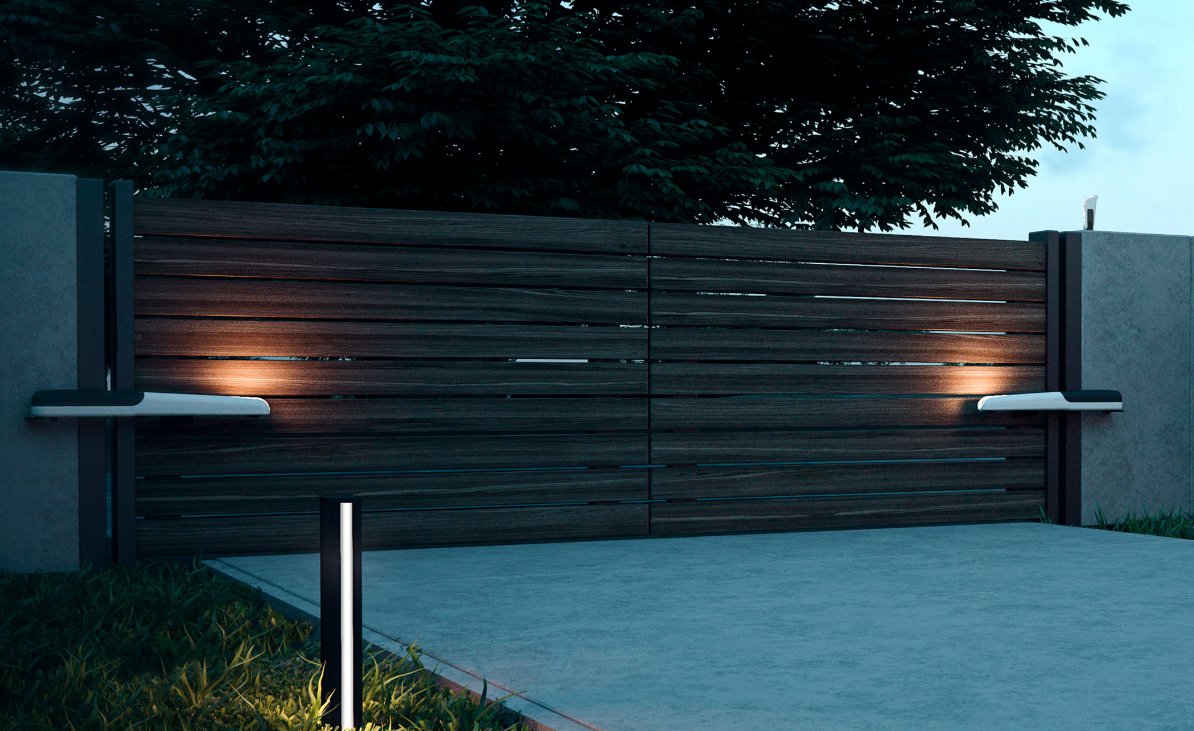

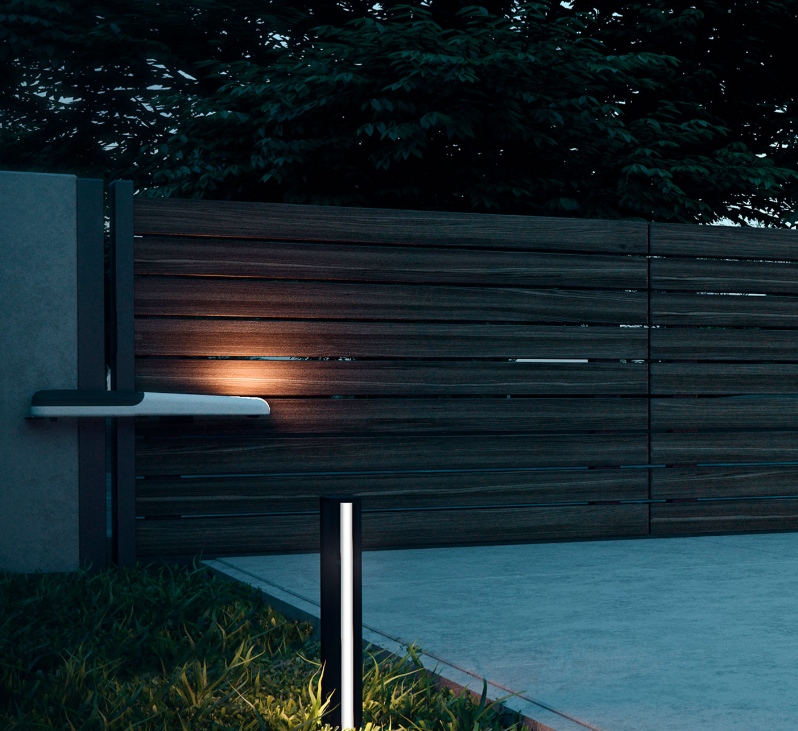

Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Diódové osvetlenie na tomto pohone RAY je dizajnovou, ale ja fukčnou časťou nového radu pohonov. Nočné osvetlenie je možné použiť pri otváraní, alebo aj počas noci na osvetlenie vchodu do domu.
- stavané LED svetlá v prednej časti motora, osvieti krýdlo brány vstupu a definujú šírku priechodu v noci,
- použité vysoko- technologické materiály odolné voči poveternostným podmienkam,
- manuálne odomknutie možné pomocou Sub vysielača,
- maximálna bezpečnosť pri detekcii prekážok,
- extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka
- telo má UV-odolné plastové kryty,
- usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,
- jednoduchý a veľmi užívateľsky prívetivý.

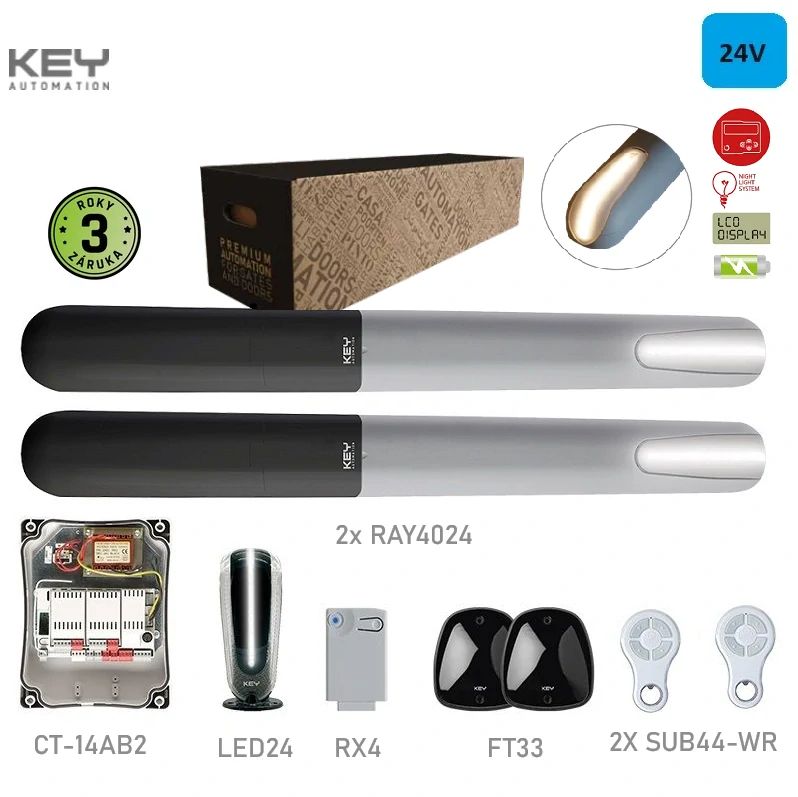

Sada obsahuje:

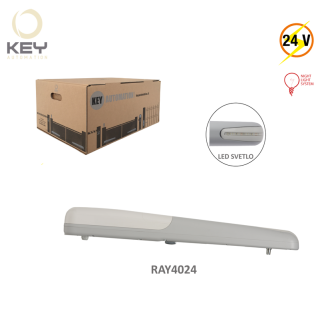

 | 2 ks | RAY pohon 4024 - motor |
 | 1 ks | 14AB2 - skrinka s elektronikou |
 | 1 ks | RX4 - prijímač |
 | 2 ks | SUB - 44WR - vysielač |
 | 1 pár | FT-32 - fotobunky |
 | 1 ks | KEY ECLIPSE maják LED24 |
 | 2 ks | Inštalačné príslušenstvo |
Ak nemáte DYL programovaciu jednotku, tak je ju nutné si ju objednať. !!!
Príslušenstvo pre RAY 4024
Návody:
| KEY CT14AB2 elektronika návod |  |
| KEY RAY4024 motor - návod |  |
Programovanie motorov:
Technické parametre:
| Výrobca | KEY Automation |
|---|---|
| Riadiaca jednotka | CT-14AB2 |
| Napájanie | 230 V |
| Verzia motora (24,230V) | 24 V |
| Príkon | 120 W |
| Sila | 2000 N |
| Spotreba motora | 5 A |
| Typ brány | dvojkrídlová |
| Typ prevádzky | intenzívna |
| Stupeň ochrany | 44 IP |
| Pracovná teplota | -20 +55 °C |
| Inštalácia | nadzemná |
| Dĺžka jedného krídla | 4 m |
| Plocha krídla - vzdušná výplň | 8 |
| Čas otvorenia na 90° | 20-25 s |
| Uhol max. otvorenia | - ° |
| Váha | 17.63 kg |
| Kusov v balení | 1 ks |
Pre naprogramovanie je nutné si k tomuto pohonu dokúpiť programovaciu jednotku 9 DYL.
Limity použitia produktu
Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON
Otváranie smerom dnu:
Otváranie brány smerom von:
POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.
Znázornenie hodnôt "A" a "B"
A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.
Obr.5.1A | C | E | Obr.5.1B | C | E | |
| 130 | 480 | ≥190 | 560 | |||
| 120 | 490 | 180 | 570 | |||
| 110 | 500 | 170 | 580 | |||
| 100 | 510 | 160 | 590 | |||
| 90 | 520 | 150 | 600 | |||
| 80 | 530 | 140 | 610 | |||
| 70 | 540 | |||||
| 60 | 550 | |||||
| 50 | 560 | |||||
| 40 | 570 | |||||
| 0-30 | 580 | |||||
Rozmery:
Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.
ELEKTRONIKA A 14 pre motory RAY2225
- Nová riadiaca jednotka generácia "One For All" na ovládanie všetkých automatizácií 24VDC.
Night Light systém pre riadenie LED svetla v nočných hodinách.
