TOONA5024 K -2xTO5024, 24V,120W,1800N,1xMC824H,1xOXI,1párMOFB, 1xON2E,1xELDC
Skladom
934,70 €
778,92 € bez DPH
ks

Kompletné špecifikácie

do 10 m otvor, 550 kg krídlo

Nice TOONA5024 sada pre dvojkrídlovú bránu do 5 m, povrchová montáž

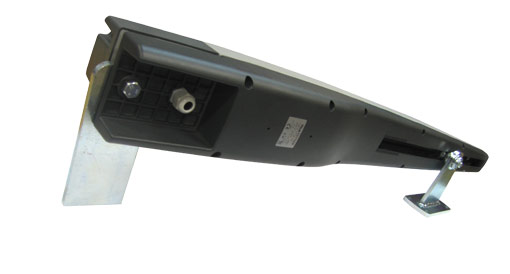

Toona 5024 - Pohon pre krídlové brány o šírke do 5 m, 24 Vdc, enkodér,

Samosvorný pohon s elektronickým koncovým spínačom otvorenej polohy, mechanické odblokovanie pri výpadku napájania. Kvalita a spoľahlivosť pohonov je zaistená vďaka dvojdielnému telu pohonov z tlakovo liateho hliníka a polyesterovou povrchovou úpravou odolnou proti atmosférickým vplyvom. Všetky vnútorné pohyblivé časti sú z ocele, ľahkých zliatin a technopolyméru. Vodiace matica je z bronzu pre zaistenie dobrej pevnosti a tiež tichého chodu. Rozbehový kondenzátor je vo vnútri tela motora. Možnosť otvárania aj smerom von pomocou konzoly PLA6. Vhodná pre častejšie použitie než 230V verzie.

Riadiaca jednotka MC824H s BlueBus - jednoduché programovanie, automatické načítanie koncových pozícií, auto diagnostika porúch, nastavenie pauzy v automatickom režime, priechod pre chodcov, spomalený rozjazd a dojazd, dvojitý systém detekcie náraze na prekážku, núdzový prevádzku aj pri výpadku prúdu pri použití záložného zdroja .
Rad Toona je spoľahlivá a tichá. Plne kompatibilný so starými typmi pohonov radu Pluto a Moby - všetky rozmery a priemery čapov sú rovnaké.
Pre dlhú životnosť pohonu je nevyhnutným doplnkom brán so šírkou krídla nad 3 m elektrický zámok.

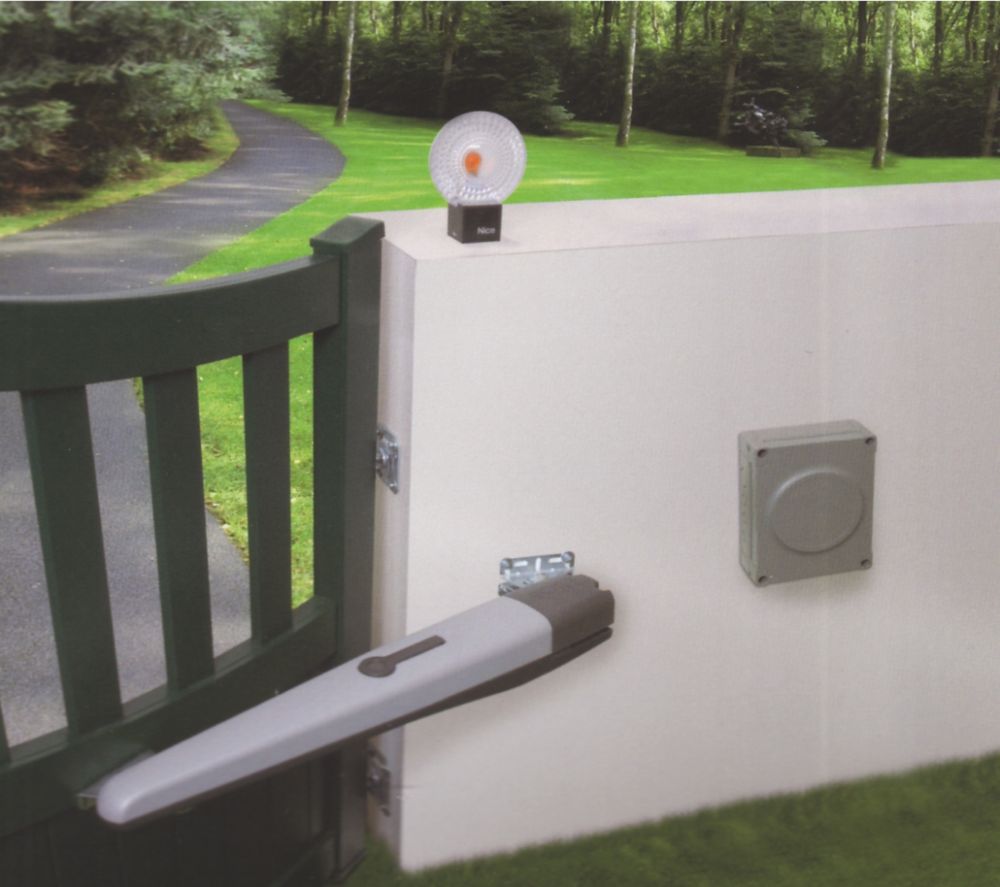

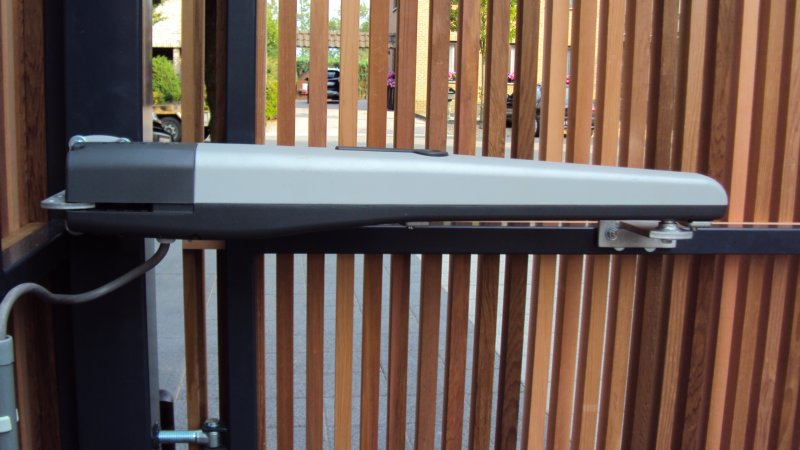

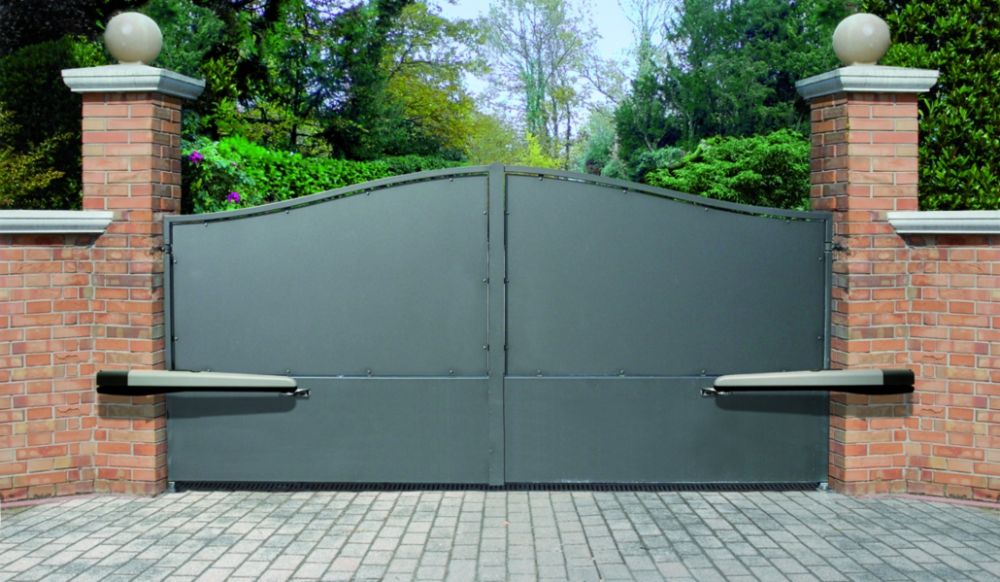

Toona je určená na automatizovanie jedno alebo dvojkrídlovej brány na rezidenčné a priemyselné použitie.

Technické parametre:

Výrobca	NICE
Uhol max. otvorenia	120 °
Typ prevádzky	intenzívna
Napájanie	230 V
Príkon	120 W
Inštalácia	nadzemná
Spotreba motora	5 A
Plocha krídla - vzdušná výplň	10
Čas otvorenia na 90°	34 s
Typ brány	dvojkrídlová
Stupeň ochrany	44 IP
Pracovná teplota	-20 +50 °C
Riadiaca jednotka	MC824H
Verzia motora (24,230V)	24 V
Sila	1800 N
Dĺžka jedného krídla	5 m
Váha	15.21 kg

Sada obsahuje:

	TO5024 - pohon	2 KS
	MC824H - Ovládacia jednotka	1 KS
	OXIBD zásuvný modul	1 KS
	EPMB fotobunka	1 PÁR
	ELDC maják	1 ks
	ON2E - diaľkové ovládanie	1 KS
	- Zadná a predná konzola, kľúče odblokovania,	2+2 ks

Návody:

NICE MC824R10 od 21.2.2019 návod
NICE OXIzásuvný prijímač - návod
NICE TOONA motor - návod

Kompatibilné príslušenstvo:

	ON3EBD diaľkový ovládač
	ON2E - vysielač
	MC824H - Ovládacia jednotka
	OXI BD zásuvný modul
	NICE EPMB fotobunka
	PO konzola pre fotobunky
	PLA 10 - elektrozámok 12V vertikálny
	PLA 11 - elektrozámok 12V horizontálny
	PLA6 - predĺžená zadná pre privarenie 250mm
	PLA8 - predná konzola
	PS324 záložný zdroj s dobíjaním
	ELDC maják
	SOLEMYO solárne napájanie
	OX2 externý prijímač
	IT4WIFI inteligentnýWIFI prijímač
	IQ GSM Kľúč
	OWIEV programovacia jednotka

nice_toona_24v

Limity použitia produktu:

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von.

Toona 5015
