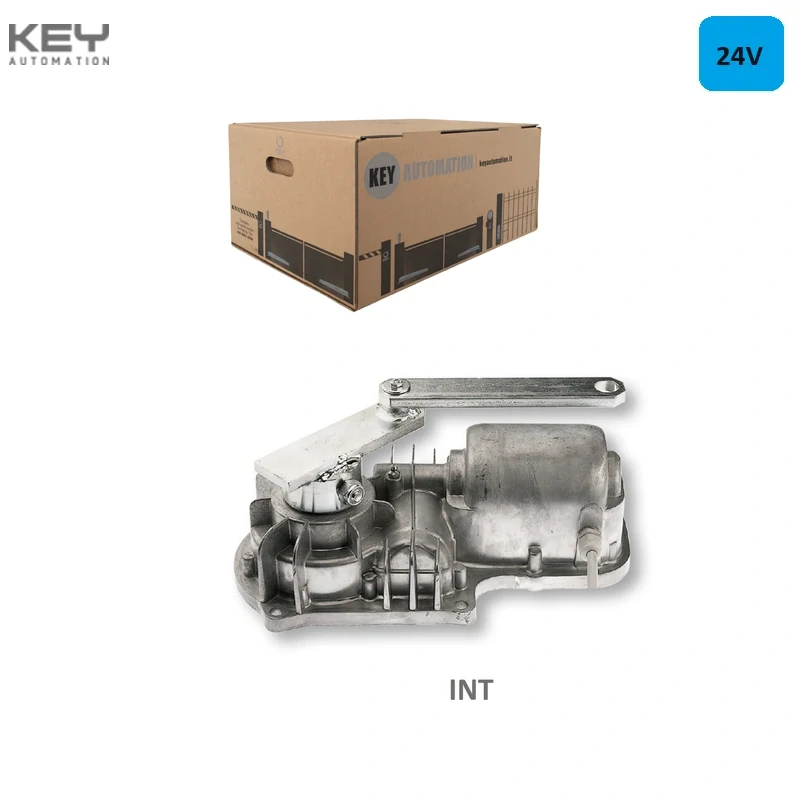

KEY UND24 podzemný pohon 24V

KEY INT UNDER podzemný pohon do 3m / krídlo 24V

KEY UNDER je podzemný elektromechanický pohon od KEY Automation pre krídlové brány do šírky jedného krídla max. 3 m, napájanie motorov 24V verzia, sú určené na inštaláciu v systémoch pre automatizácia brán s krídlovými dverami. Vodotesné prevedenie pohonu v oceľovej základovej schránke zaručuje dlhodobú funkčnú spoľahlivosť. Bezpečnosť proti odcudzeniu pohonu je zaistená montážou pod úrovňou terénu konštrukciou brány. Podmienkou pre dlhú životnosť pohonu je dobre vykonaná drenáž.

Sada obsahuje:

	1 ks	UNDER 24V motor
		Návod CF2 na stiahnutie         TU
		Návod CF2 na stiahnutie EN     TU

Kompatibilné príslušenstvo:

	OP100 kit na otváranie viac ako 100°
	CF2 Základová krabica oceľová
	CI Základová krabica
	ADUN redukcia pre motor UNDER

Osadenie krabice  a páky

1.V závislosti od rozmerov vykopte jamu primeranú rozmerom krabice motoru (odporúča sa spraviť drenáž aby sa pri motore nezhromaždovala voda).
2. Nainštalujte prívod napájania a drenáže.
3. Zaistite box a pevne ho upevnite v betónovom sedle.

UPOZORNENIE:

uistite sa, že betón je primerane vytvrdnutý než budete pokračovať v nasledujúcich krokoch:
4. Vložte guličku E do špeciálnej diery potom čo ju premažete.
5. Vložte kontrólnu týč A na základný box B.
6. Pripevnite silným zváraním krídlo brány na páku C a nastrčte bránu na držiak.
7. Namažte držiak a mechanizmus v bode D.

Technické informácie:

Limity použitia produktu

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.

Prevodové motory UNDER boli navrhnuté a vyrobené tak, aby boli namontované na krídlové dvere v rámci hmotnostných limitov uvedených v tabuľke technických údajov.



Výrobca: KEY Automation S.r.l.
