  4. KEY UNDERKIT podzemný pohon so základovou pre krídlovú bránu do 3m / krídlo,

KEY UNDERKIT podzemný pohon so základovou pre krídlovú bránu do 3m / krídlo,

KEY UNDERKIT podzemný pohon so základovou pre krídlovú bránu do 3m / krídlo, 2x INT, 2x CF, 1x CT-202, 1x RX4, 1 pár FT-32, 2x SUB-44WR KEY UNDER je p... celý popis
Dostupnosť
Skladom
príplatok za váhu do 20 kg
2,00 €
1 048,32 €
873,60 €
bez DPH
ks
Číslo produktu:9 KIT-INT-XE
Výrobca:Key
Šírka prejazdu:do 6 metrov
Podobné produkty
Kompletné špecifikácie

KEY UNDERKIT podzemný pohon so základovou pre krídlovú bránu do 3m / krídlo, 2x INT, 2x CF, 1x CT-202, 1x RX4, 1 pár FT-32, 2x SUB-44WR

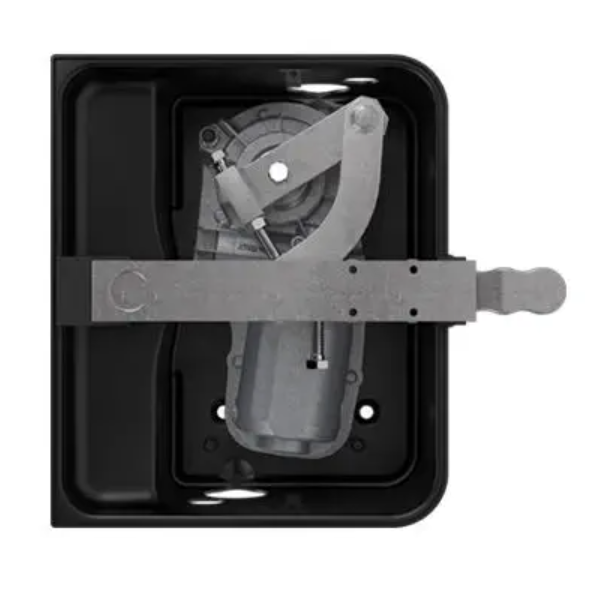

KEY UNDER je podzemný elektromechanický pohon od KEY Automation pre krídlové brány do šírky jedného krídla max. 3 m, napájanie motorov 230V verzia, sú určené na inštaláciu v systémoch pre automatizácia brán s krídlovými dverami. Vodotesné prevedenie pohonu v oceľovej základovej schránke zaručuje dlhodobú funkčnú spoľahlivosť. Bezpečnosť proti odcudzeniu pohonu je zaistená montážou pod úrovňou terénu konštrukciou brány. Podmienkou pre dlhú životnosť pohonu je dobre vykonaná drenáž.

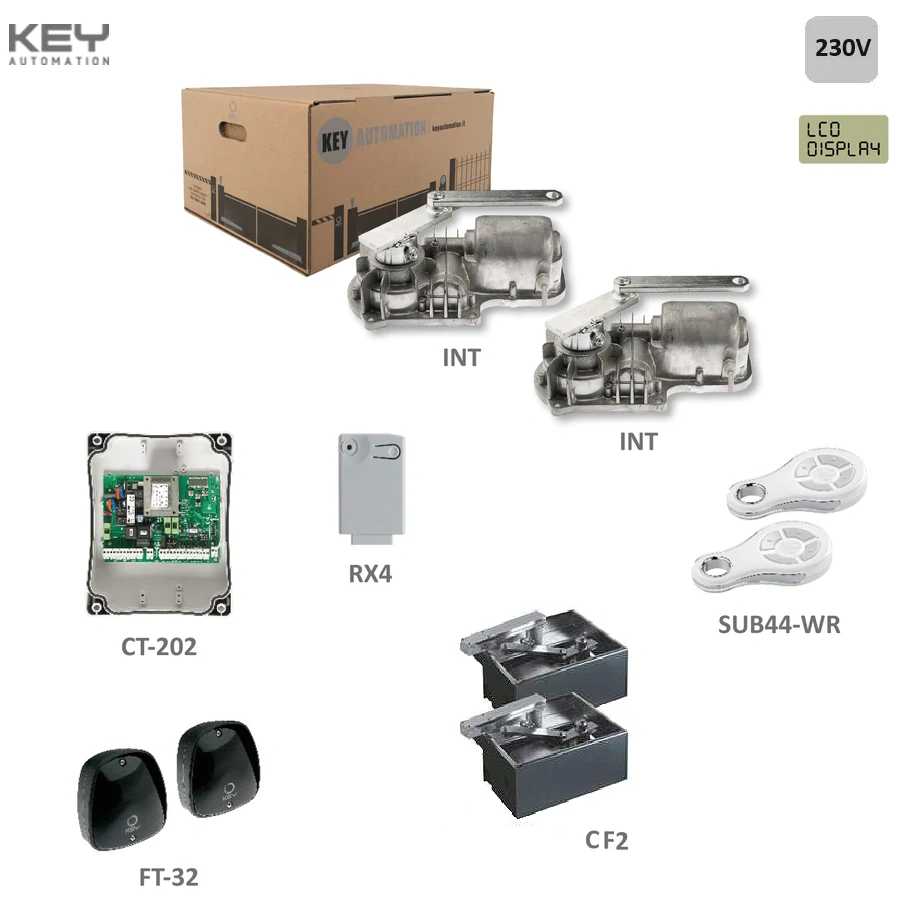

Zásielka obsahuje:

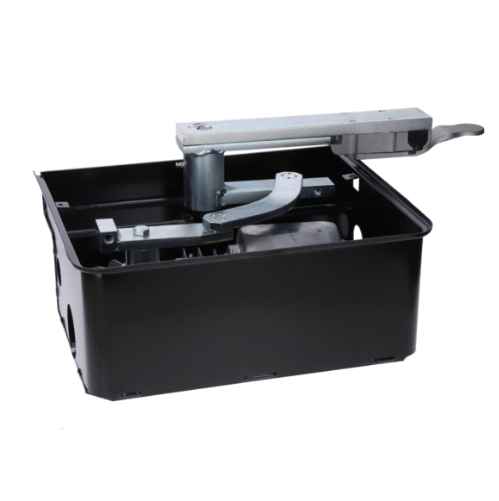

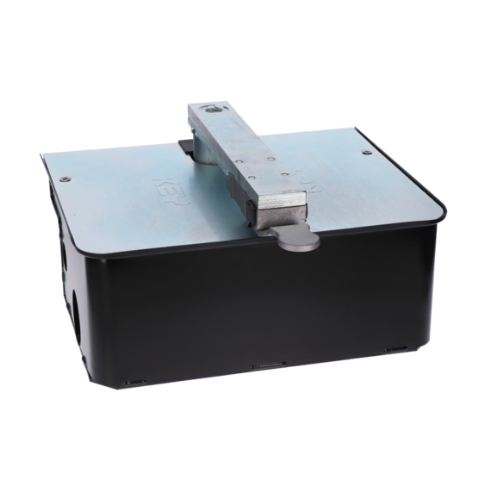

KEY CF2 Základová krabica2 ks CF2 Základová krabica oceľová

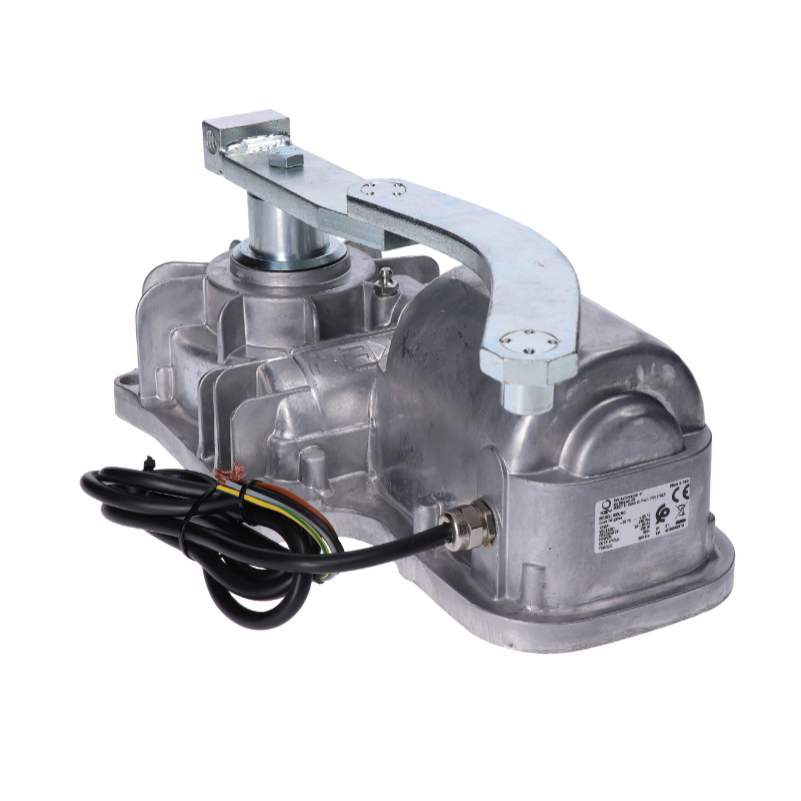

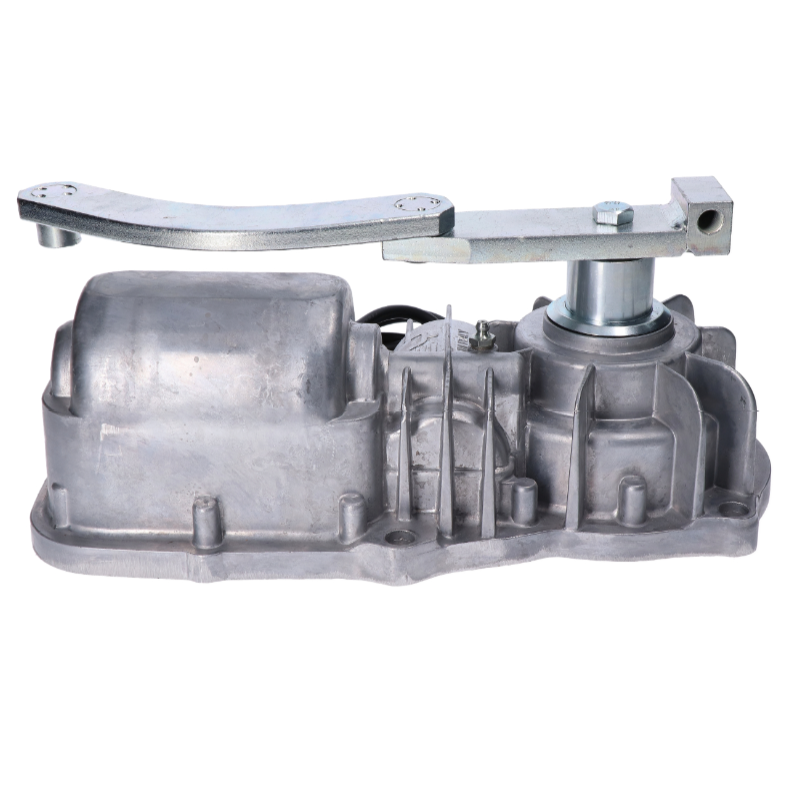

KEY UNDER2 ks UNDER 230V motor
KEY CT202 elektronika1 ks CT202 elektronika
FT32 Fotobunka  FT32 Fotobunka
KEY RX41 ks RX4 Prijímač
KEY SUB44WR2 ks SUB-44WR  Vysielač
LOGONávod  Návod CT202 na stiahnutie    TU
LOGONávod  Návod CF2 na stiahnutie        TU

Kompatibilné príslušenstvo:

KEY CT202 elektronika CT202 elektronika
FT32 Fotobunka FT32 Fotobunka
KEY STAR230 LUMY 230E maják
HLF6 HFL6 Maják
KEY SEL-M SEL M Kľúčový spínač
KEY RX4
 RX4 Prijímač
IQ GSM kľúč
 IQ GSM Kľúč
WIFI ovládanie
 WIFI ovládanie
KEY zamok ELS-C Horizontálny elektrický zámok 12V
KEY SUB44WR SUB-44WR  Vysielač
KEY SUB 44R SUB-44R  Vysielač
PLAY4R PLAY4R  Vysielač
OP100
 OP100 kit na otváranie viac ako 100°
KEY CI CI Základová krabica - nerezová
KEY CF2 Základová krabica CF2 Základová krabica oceľová



Osadenie krabice  a páky:

Key under

1.V závislosti od rozmerov vykopte jamu primeranú rozmerom krabice motoru (odporúča sa spraviť drenáž aby sa pri motore nezhromaždovala voda).
2. Nainštalujte prívod napájania a drenáže.
3. Zaistite box a pevne ho upevnite v betónovom sedle.

UPOZORNENIE:

uistite sa, že betón je primerane vytvrdnutý než budete pokračovať v nasledujúcich krokoch:
4. Vložte guličku E do špeciálnej diery potom čo ju premažete.
5. Vložte kontrólnu týč A na základný box B.
6. Pripevnite silným zváraním krídlo brány na páku C a nastrčte bránu na držiak.
7. Namažte držiak a mechanizmus v bode D.

Technické informácie:

VýrobcaKEY Automation
Riadiaca jednotkaCT-202
Napájanie230 V
Verzia motora (24,230V)230 V
Kondenzátor10 μF
Príkon230 W
Spotreba motora1 A
Typ bránykrídlová
Typ prevádzkybežná
Stupeň ochrany67 IP
Pracovná teplota-20 +55 °C
Inštaláciapodzemná
Dĺžka jedného krídla3,5 m
Plocha krídla - vzdušná výplň7
Uhol max. otvorenia108 °
Váha8, kg



Rozmery:
Key Under

Limity použitia produktu:

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.

Under váha
Prevodové motory UNDER boli navrhnuté a vyrobené tak, aby boli namontované na krídlové dvere v rámci hmotnostných limitov uvedených v tabuľke technických údajov.


Výrobca: KEY Automation S.r.l.
