  4. KEY UNDERKIT 2x INT, 1x CT-202, 1x RX4, 1 pár FT-32, 2x SUB-44WR, podzemný pohon so základovou pre krídlovú bránu do 3m / krídlo,

KEY UNDERKIT 2x INT, 1x CT-202, 1x RX4, 1 pár FT-32, 2x SUB-44WR, podzemný pohon so základovou pre krídlovú bránu do 3m / krídlo,

Sada podzemných motorov bez základových krabíc

KEY UNDERKIT podzemný pohon so základovou pre krídlovú bránu do 3m / krídlo, 2x INT, 1x CT-202, 1x RX4, 1 pár FT-32, 2x SUB-44WR KEY UNDER je podzemný... celý popis
Dostupnosť
Skladom
príplatok za váhu do 20 kg
2,00 €
592,00 €
493,33 €
bez DPH
ks
Číslo produktu:9 KIT-INT-E
Výrobca:Key
Šírka prejazdu:do 6 metrov
Podobné produkty
    NICE FABKIT3000-Z - M-FAB podzemná sada pre dvojkrídlovú bránu do 3m / krídlo
    1 057,00 €
    880,83 € bez DPH
    1 057,00 €
    880,83 € bez DPH
    Skladom
    ks
    Kompletné špecifikácie

    KEY UNDERKIT podzemný pohon so základovou pre krídlovú bránu do 3m / krídlo, 2x INT, 1x CT-202, 1x RX4, 1 pár FT-32, 2x SUB-44WR

    KEY UNDER je podzemný elektromechanický pohon od KEY Automation pre krídlové brány do šírky jedného krídla max. 3 m, napájanie motorov 230V verzia, sú určené na inštaláciu v systémoch pre automatizácia brán s krídlovými dverami. Vodotesné prevedenie pohonu v oceľovej základovej schránke zaručuje dlhodobú funkčnú spoľahlivosť. Bezpečnosť proti odcudzeniu pohonu je zaistená montážou pod úrovňou terénu konštrukciou brány. Podmienkou pre dlhú životnosť pohonu je dobre vykonaná drenáž.

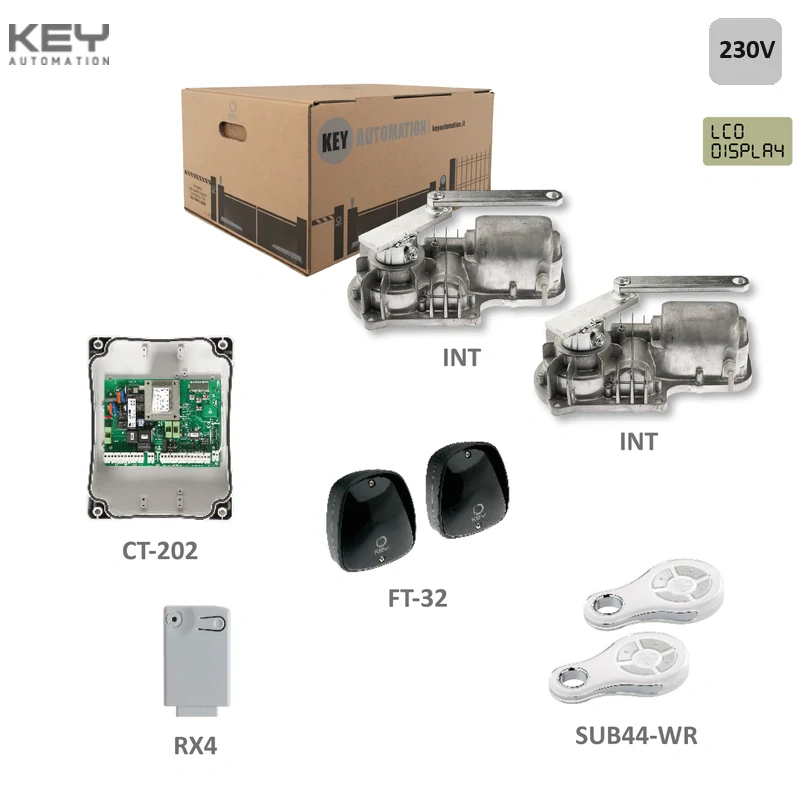

    Zásielka obsahuje:

    KEY UNDER2 ks UNDER 230V motor
    KEY CT202 elektronika1 ks CT202 elektronika
    FT32 Fotobunka  FT32 Fotobunka
    KEY RX41 ks RX4 Prijímač
    KEY SUB44WR2 ks SUB-44WR  Vysielač
    LOGONávod  Návod CT202 na stiahnutie    TU
    LOGONávod  Návod CF2 na stiahnutie        TU

    Kompatibilné príslušenstvo:

    KEY CT202 elektronika CT202 elektronika
    FT32 Fotobunka FT32 Fotobunka
    KEY STAR230 LUMY 230E maják
    HLF6 HFL6 Maják
    KEY SEL-M SEL M Kľúčový spínač
    KEY RX4
     RX4 Prijímač
    IQ GSM kľúč
     IQ GSM Kľúč
    WIFI ovládanie
     WIFI ovládanie
    KEY zamok ELS-C Horizontálny elektrický zámok 12V
    KEY SUB44WR SUB-44WR  Vysielač
    KEY SUB 44R SUB-44R  Vysielač
    PLAY4R PLAY4R  Vysielač
    OP100
     OP100 kit na otváranie viac ako 100°
    KEY CI CI Základová krabica - nerezová
    KEY CF2 Základová krabica CF2 Základová krabica oceľová



    Osadenie krabice  a páky:

    Key under

    1.V závislosti od rozmerov vykopte jamu primeranú rozmerom krabice motoru (odporúča sa spraviť drenáž aby sa pri motore nezhromaždovala voda).
    2. Nainštalujte prívod napájania a drenáže.
    3. Zaistite box a pevne ho upevnite v betónovom sedle.

    UPOZORNENIE:

    uistite sa, že betón je primerane vytvrdnutý než budete pokračovať v nasledujúcich krokoch:
    4. Vložte guličku E do špeciálnej diery potom čo ju premažete.
    5. Vložte kontrólnu týč A na základný box B.
    6. Pripevnite silným zváraním krídlo brány na páku C a nastrčte bránu na držiak.
    7. Namažte držiak a mechanizmus v bode D.

    Technické informácie:

    VýrobcaKEY Automation
    Riadiaca jednotkaCT-202
    Napájanie230 V
    Verzia motora (24,230V)230 V
    Kondenzátor10 μF
    Príkon230 W
    Spotreba motora1 A
    Typ bránykrídlová
    Typ prevádzkybežná
    Stupeň ochrany67 IP
    Pracovná teplota-20 +55 °C
    Inštaláciapodzemná
    Dĺžka jedného krídla3,5 m
    Plocha krídla - vzdušná výplň7
    Uhol max. otvorenia108 °
    Váha8, kg



    Rozmery:
    Key Under

    Limity použitia produktu:

    Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.

    Under váha
    Prevodové motory UNDER boli navrhnuté a vyrobené tak, aby boli namontované na krídlové dvere v rámci hmotnostných limitov uvedených v tabuľke technických údajov.


    Výrobca: KEY Automation S.r.l.
